Abmessungen
Ein typischer Anwendungsfall eines Autarkit 30, mit den Abmessungen aller Geräte und den empfohlenen Abständen zwischen den Geräten, um eine optimale Belüftung zu gewährleisten.
Aufgeständerte Installation
Wenn die Wandmontage nicht möglich oder nicht gewünscht ist, ist es möglich, zwei oder mehr Batterien mittels eines Bodenständers zu verbinden, um eine eigenständige stehende Installation zu ermöglichen.
Je nach Konfiguration sind ein oder mehrere mechanische Verbindungssets Autarfix erforderlich (bitte separat bestellen).
Zwei Batterien verbunden mit einem Autarfix-Kit
Drei Batterien verbunden mit zwei Autarfix-Kits
In einem solchen Fall wird die Installation eines Autarkit 30 mit zwei Autarfix wie folgt aussehen:
Leitfäden und Handbücher
Autarkit - Installationsanleitung
Erfahren Sie alles über die Installation und Inbetriebnahme Ihres Autarkit:
Batterie - Installationshandbuch (Englisch)
Alle technischen Informationen zu den 10 kWh Batterien.

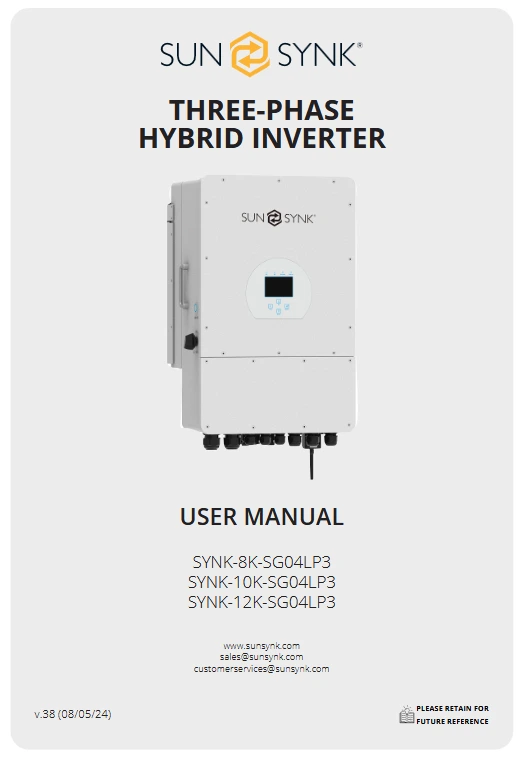

Hybridwechselrichter - Benutzerhandbuch (Englisch)
Alle Informationen zum hybriden 12kW-Wechselrichter im Autarkit:
Elektrische Schaltpläne des Autarkit
Es gibt zwei mögliche Anschlussvarianten für das Autarkit, unabhängig von der Batteriegrösse.
Autarkit AC-Kopplungsschemata
Der Anschluss mit Wechselstrom-Anbindung (AC) ermöglicht eine bessere Visualisierung der Energieflüsse auf dem Autarkit, da die Solarproduktion von dem elektrischen Verbrauch der Gebäude getrennt ist.
Allerdings ist es nicht möglich, einen bestehenden Wechselrichter mit einer Leistung von mehr als 12kVA über diese Art der Kopplung anzuschließen. In einem solchen Fall müssen maßgeschneiderte Lösungen in Betracht gezogen werden. Zögern Sie nicht, uns nach einem individuellen Angebot zu fragen.
Einphasige Wechselspannungs-Kopplung
Einphasiges Prinzipdiagramm
Mehrphasige Wechselspannungs-Kopplung
Autarkit 10 AC-Kopplung
Autarkit 20 AC-Kopplung
Autarkit 30 AC-Kopplung
Autarkit Schemata Parallel-Kopplung
Der Parallelanschluss hat den Vorteil, dass er mit jeder Leistung des Wechselrichters kompatibel ist, jedoch ist die Visualisierung weniger präzise, da die Solarproduktion und der Energieverbrauch nicht separat angezeigt werden.
Einphasige Parallel-Kopplung
Einphasiges Prinzipdiagramm
Mehrphasige Parallel-Kopplung
Autarkit 10
Autarkit 20
Autarkit 30
Dokumente für Elektriker
Beim Herunterladen der untenstehenden Datei (.zip) finden Sie die folgenden Informationen:
- Eine Liste aller vom Elektriker durchzuführenden Arbeiten, um einen Kostenvoranschlag zu erhalten
- Alle Schaltpläne
- Die Lieferantendokumentationen für Autarkit oder Autarkit+ (auf Englisch)
- Die Installationsanleitung für Autarkit oder Autarkit+
- Das auszufüllende technische Anschlussgesuch (TAG) für alle Produkte
Sie müssen lediglich dieses Dossier mit einigen Fotos Ihres Technikraums an den Elektriker Ihrer Wahl senden, um ein Angebot für den Anschluss zu erhalten. Ein Vor-Ort-Besuch ist nicht immer erforderlich, die Einzelheiten des Angebots können grundsätzlich telefonisch geklärt werden.
Klicken Sie hier, um die Datei auf Französisch (35 MB) herunterzuladen
Klicken Sie hier, um die Datei auf Deutsch (35 MB) herunterzuladen
