Principe de fonctionnement
Le principe des kits de batteries universels est très simple. Nous ajoutons à votre installation existante (image 1) un Autarkit connecté en parallèle (image 2).
De cette manière, n'importe quel type d'installation solaire est compatible, qu'il s'agisse d'un onduleur d'injection standard avec ou sans optimiseur ou de micro-onduleurs.
L'Autarkit va toujours travailler en parallèle et stocker le surplus d'énergie en journée pour le redonner le soir.

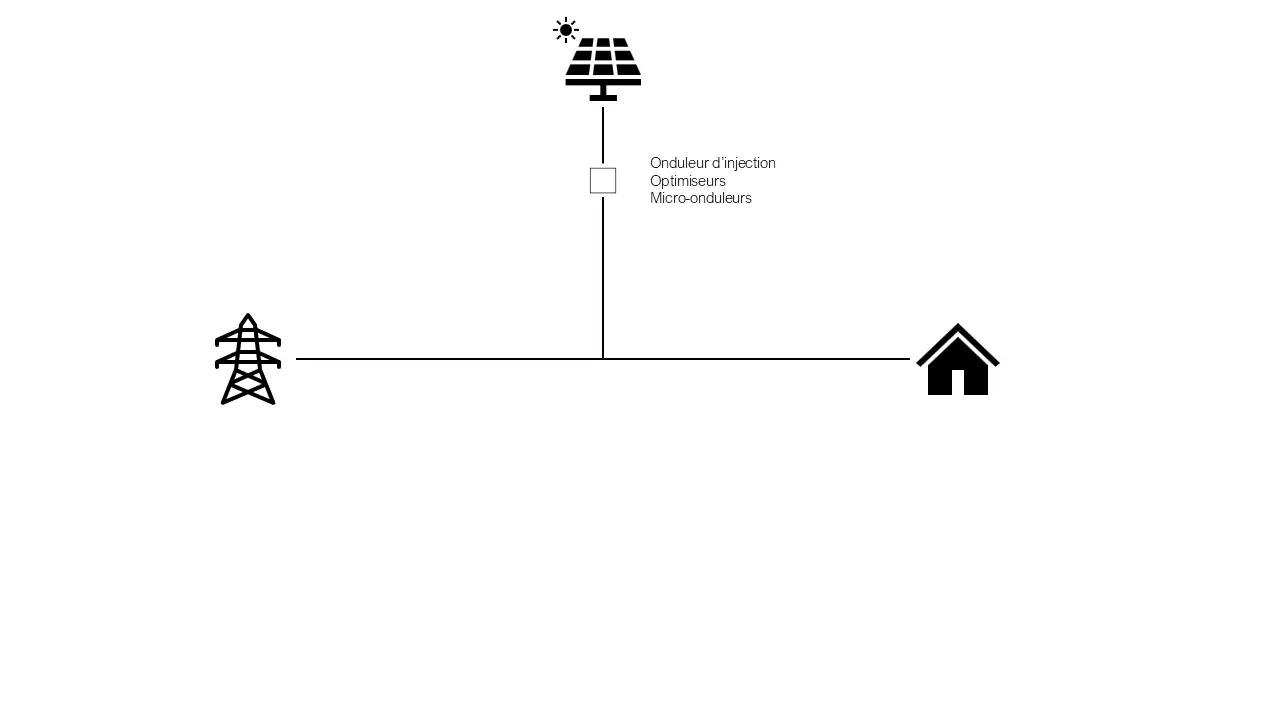

Image 1. Installation standard sans stockage

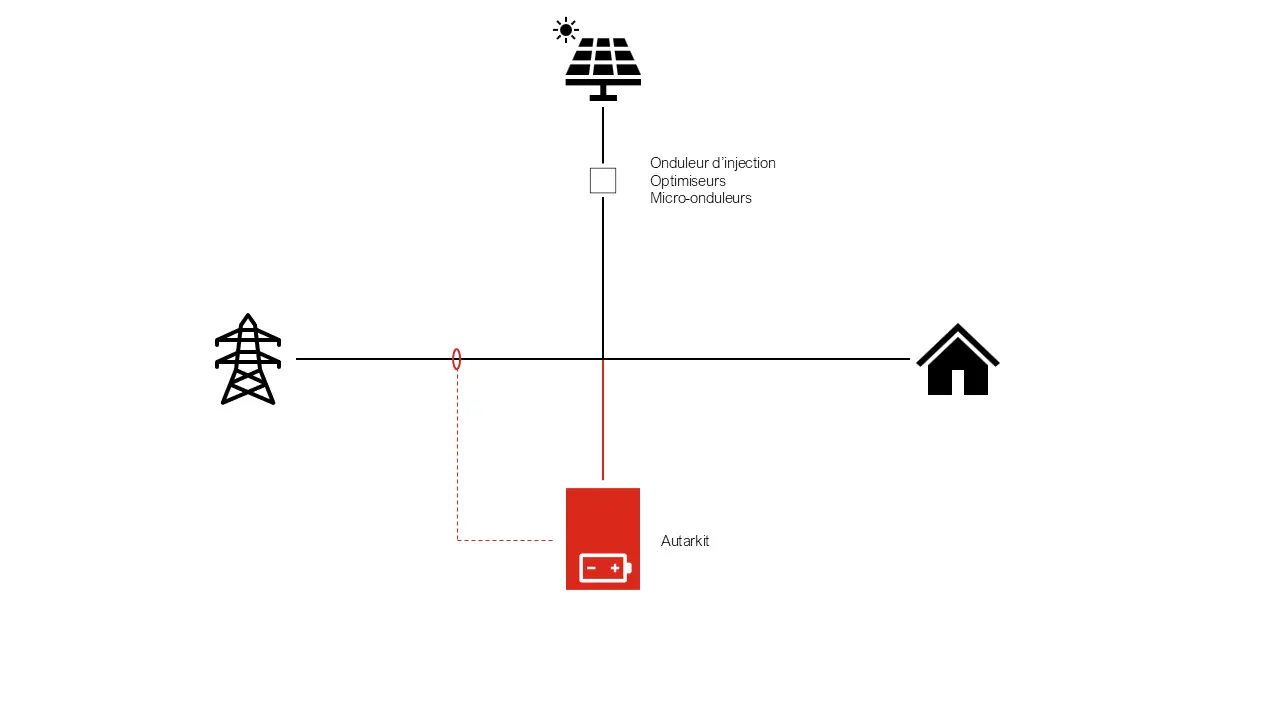

Image 2. Installation équipée d'un Autarkit (avec stockage)
Dimensions et plans de contraintes
Autarkit

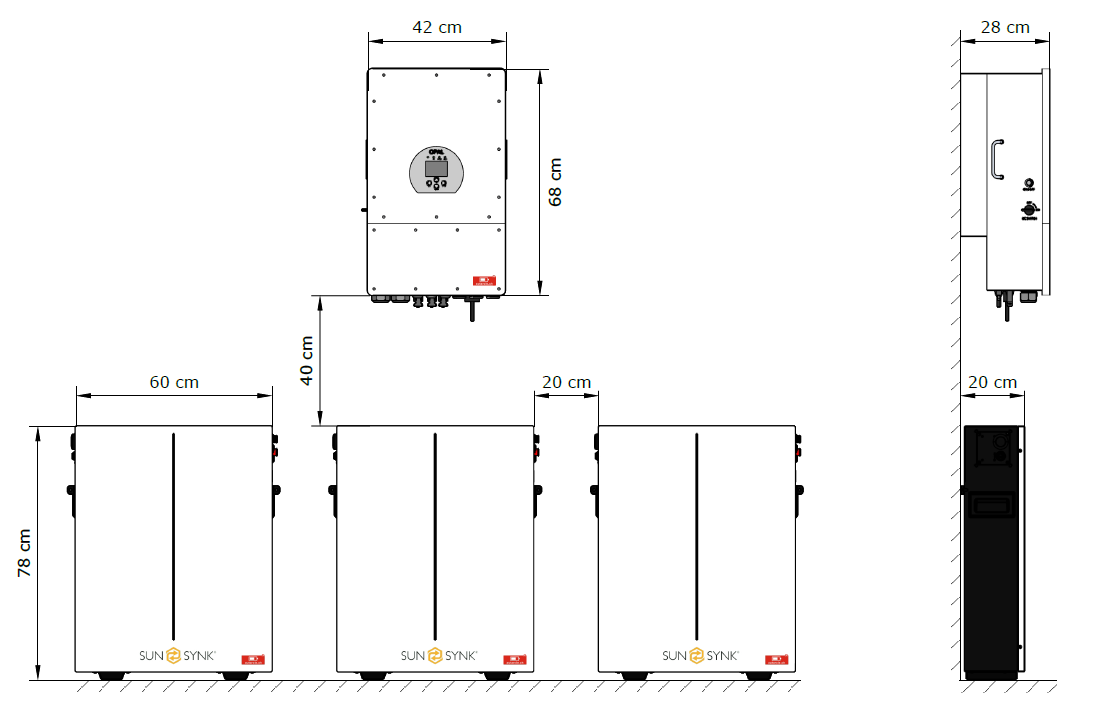

Une application typique d'un Autarkit 30 avec les contraintes de chaque élément et les distances conseillées entre les éléments pour assurer une ventilation optimale.

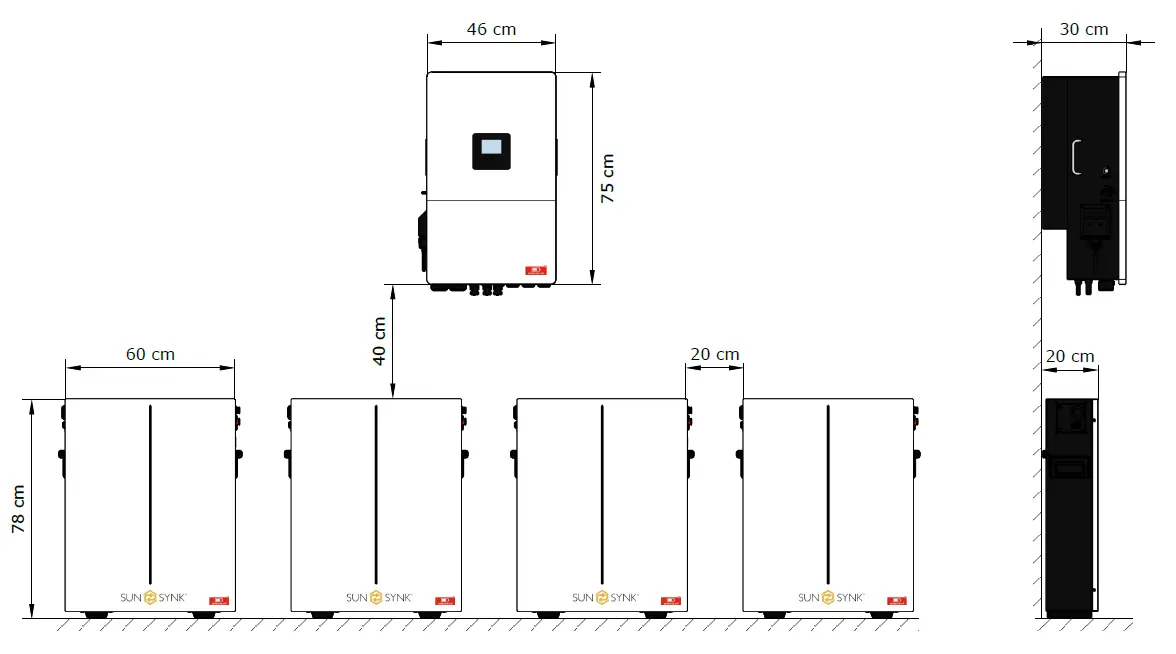

Autarkit +
Une application typique d'un Autarkit 40+ avec les contraintes de chaque élément et les distances conseillées entre les éléments pour assurer une ventilation optimale.
Installation autoportante

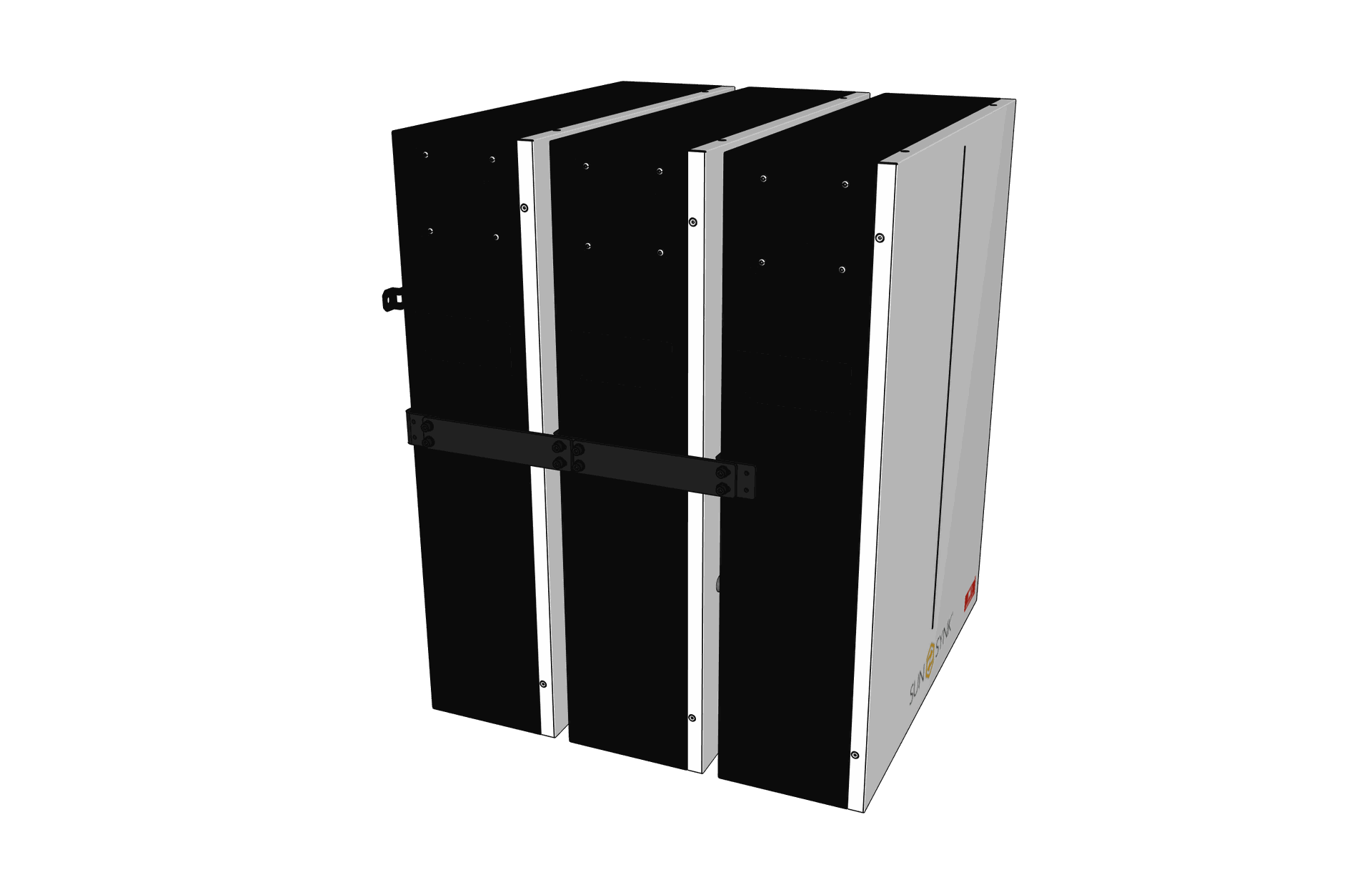

Si l’espace mural est limité, il est possible de lier 2 batteries ou plus pour créer une installation autoportante.
Un ou plusieurs kits de liaison mécanique Autarfix sont nécessaires selon la configuration (à commander séparément).

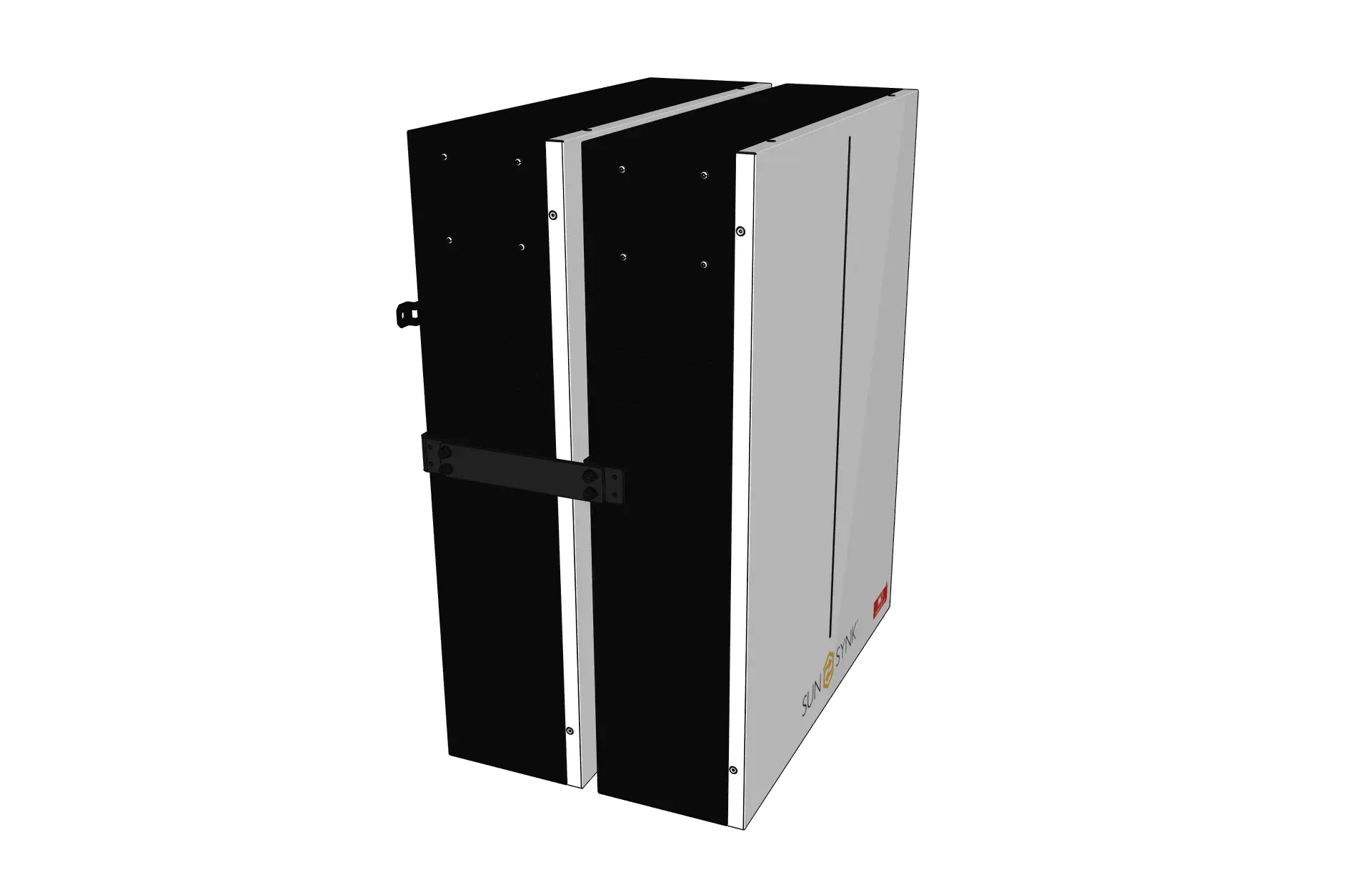

2 batteries liées avec 1 kit Autarfix
3 batteries liées avec 2 kits Autarfix

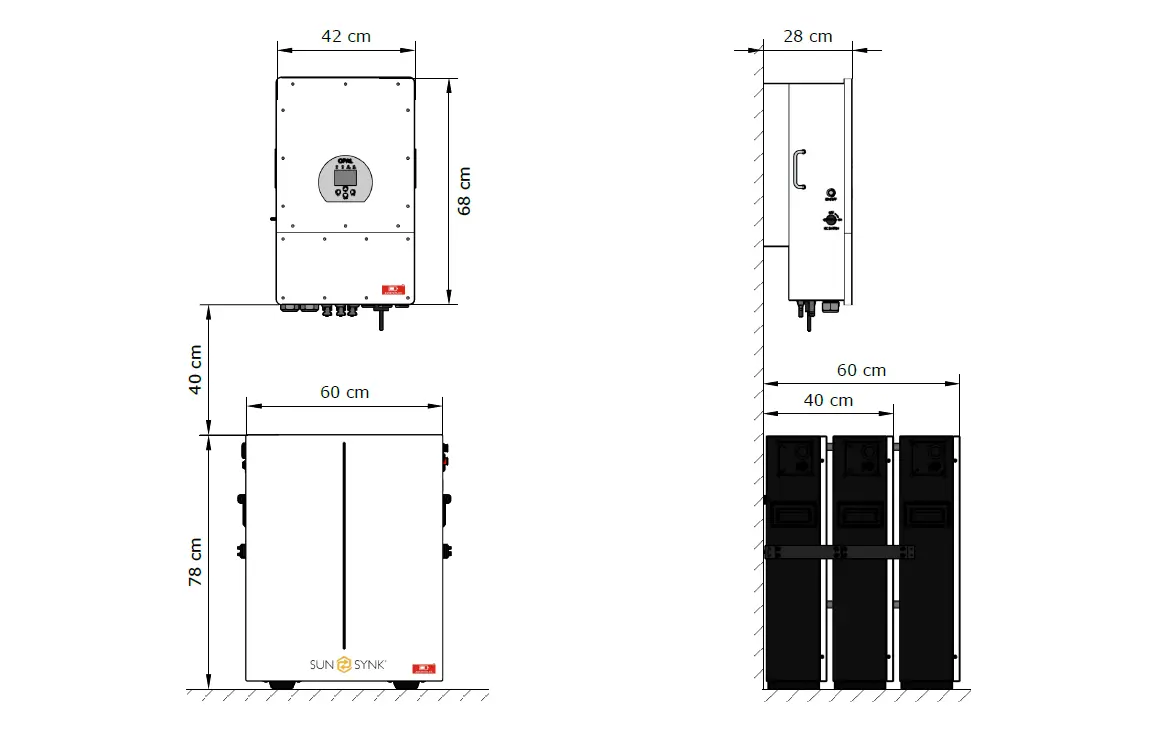

Dans ce cas l'implantation typique d'un Autarkit 30 avec 2 Autarfix sera la suivante :

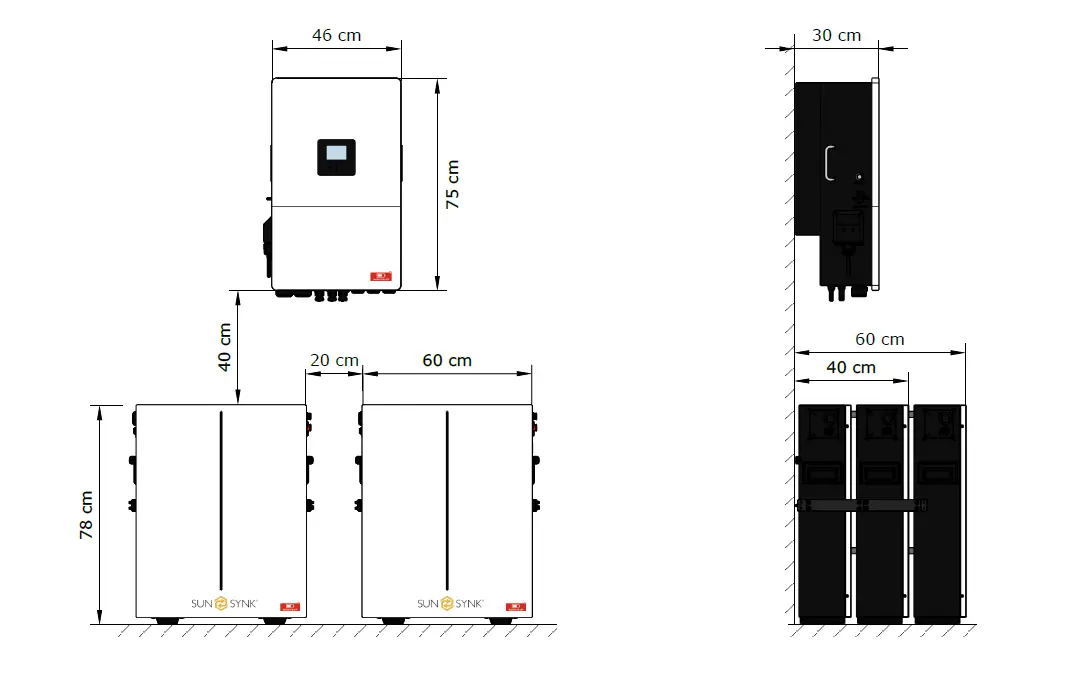

Et dans le cas d'un Autarkit 60+ avec 4 Autarfix :
Guides et manuels
Autarkit - Guide d'installation
Tout savoir sur l'installation et la mise en service de votre Autarkit.

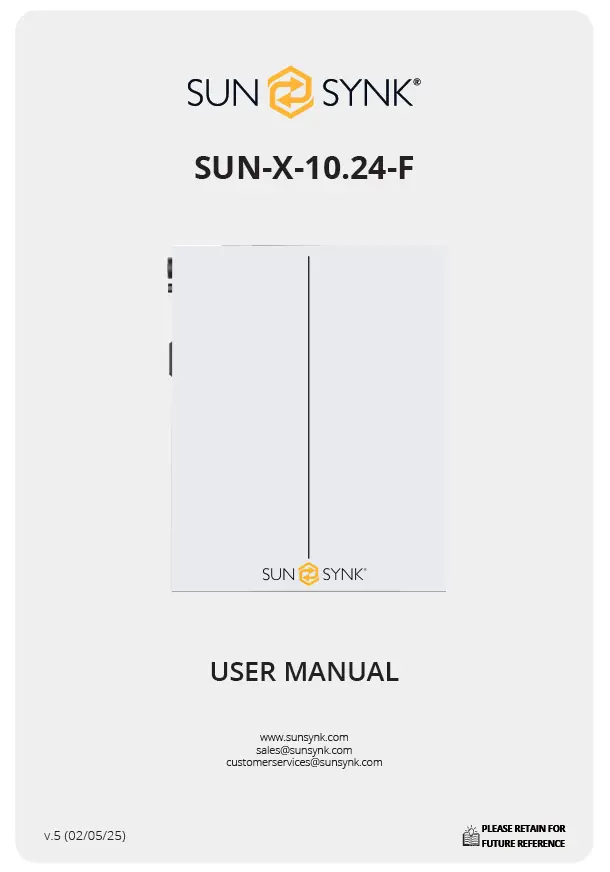

Batterie - Manuel d'installation rapide (en)
Toutes les informations techniques sur les batteries 10 kWh.

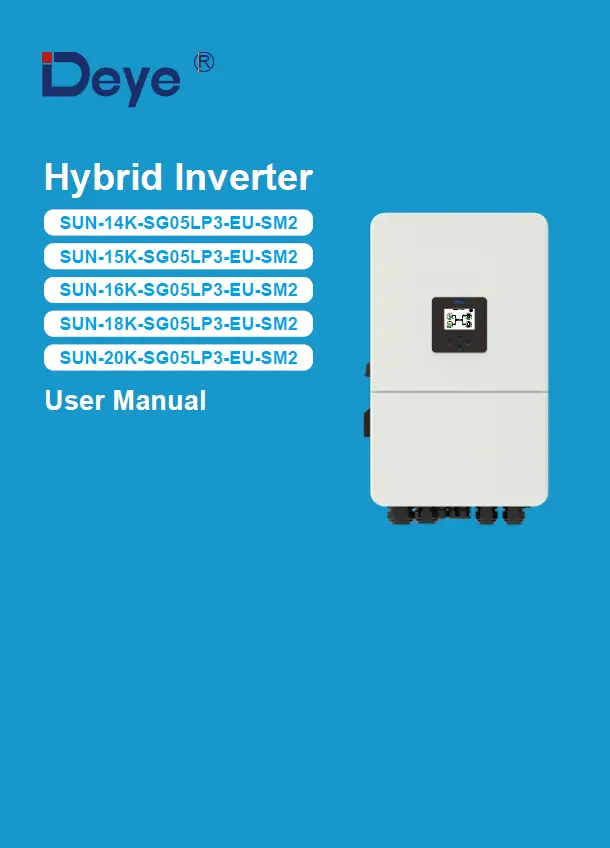

Onduleur hybride - Manuel utilisateur (en)
L'ensemble des informations concernant l'onduleur hybride 12 kW de l'Autarkit
L'ensemble des informations concernant l'onduleur hybride 20 kW de l'Autarkit +
Schémas Autarkit
Il existe deux branchements possibles pour l'Autarkit.
Le branchement standard qui n’a pas de limite technique et peut être fait sur toute installation solaire existante.
La visualisation des flux d’énergie sur l’Autarkit sera par contre sommaire car la production solaire sera mélangée à la consommation électrique du bâtiment.

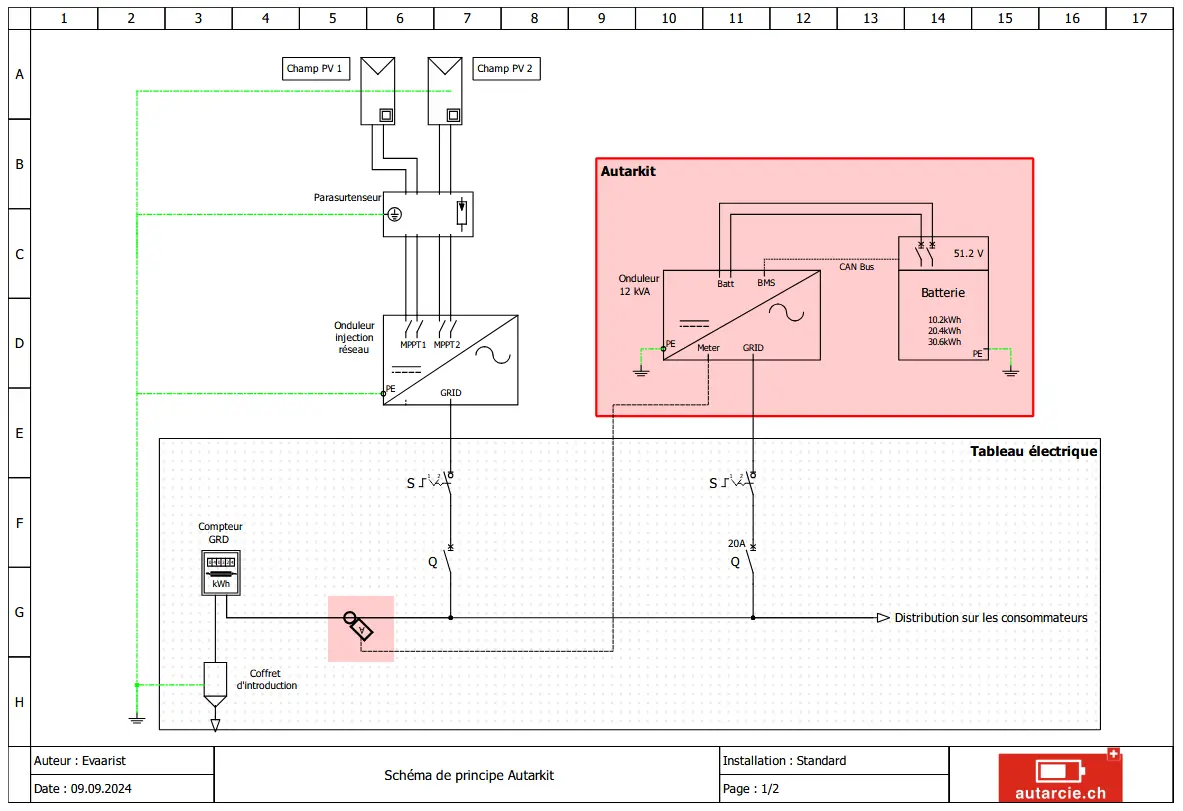

Schéma unifilaire standard
Schéma de principe unifilaire
Schémas multifilaires standard

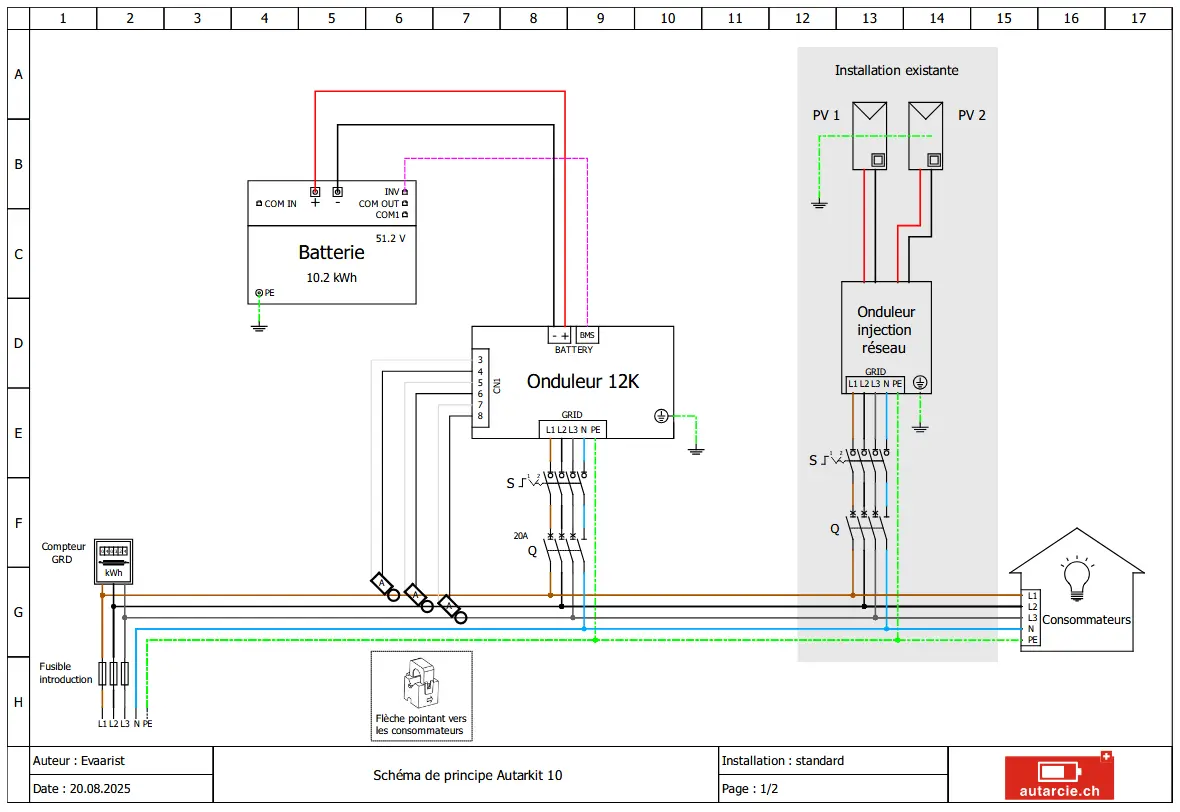

Autarkit 10

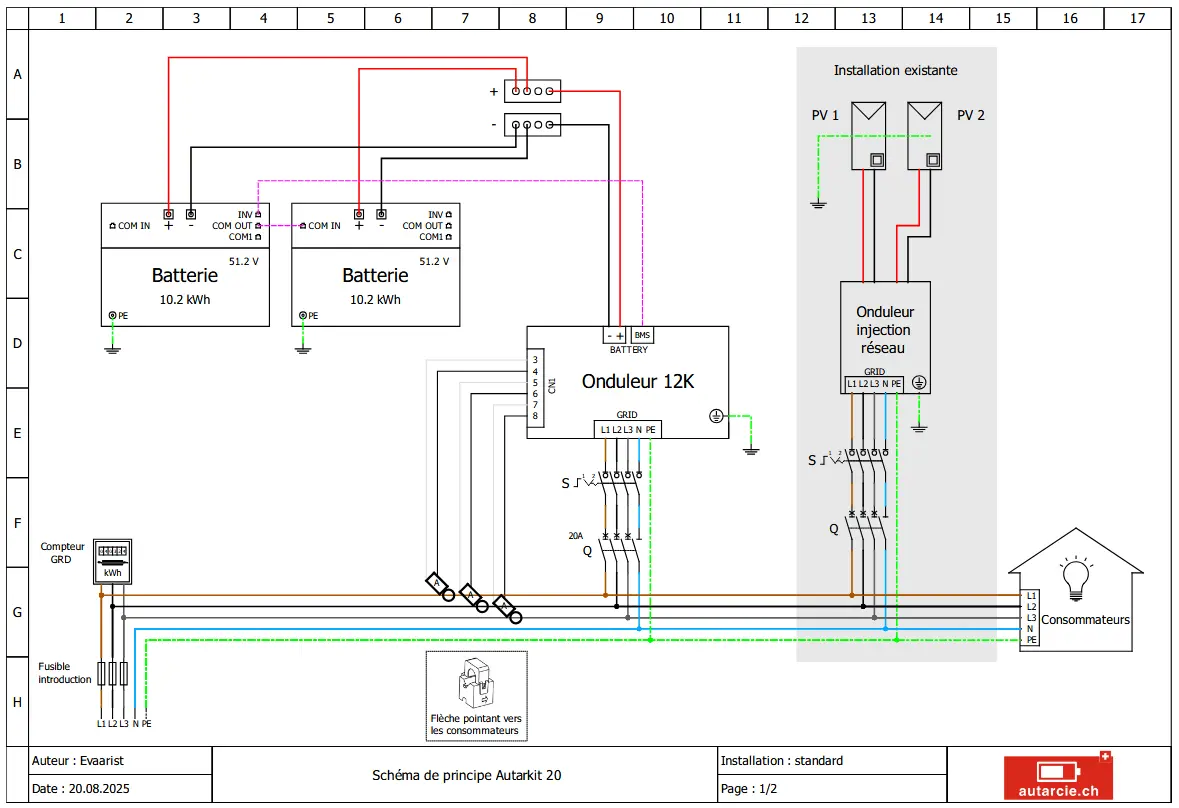

Autarkit 20

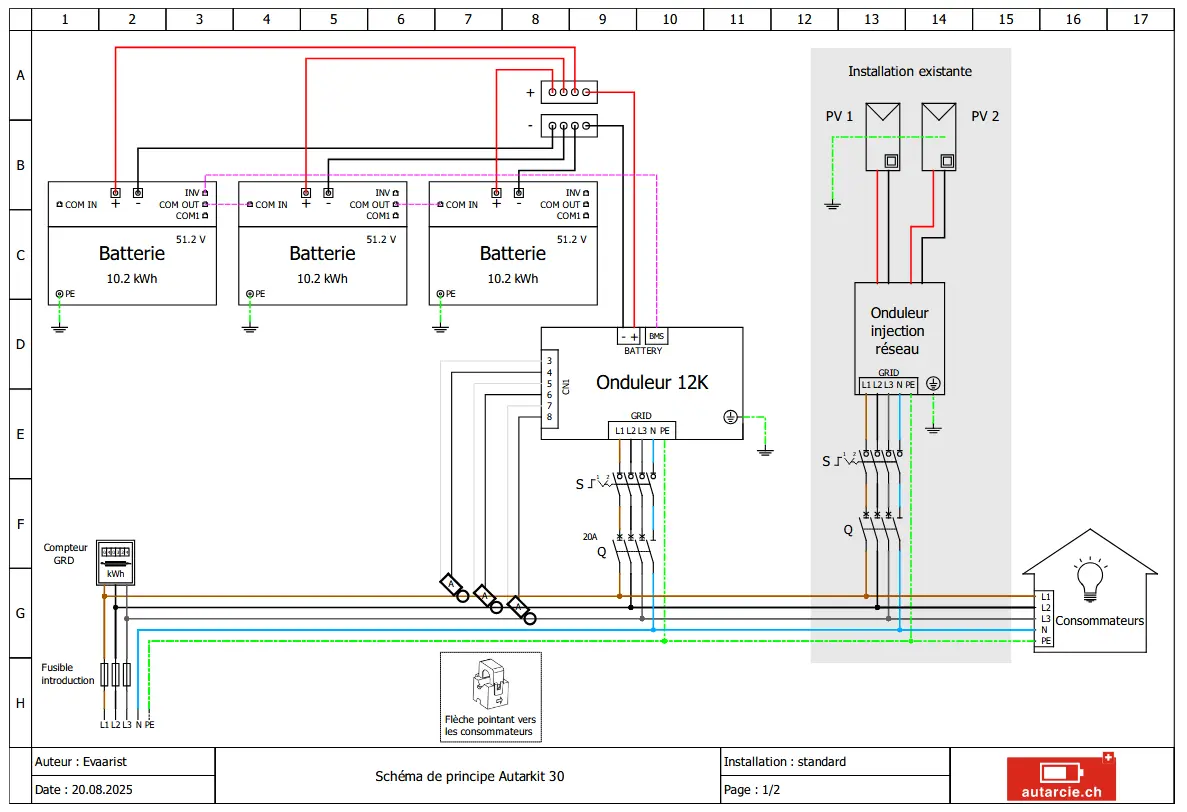

Autarkit 30
Schémas Autarkit AC-Coupling
Le branchement en AC-Coupling permet une meilleure visualisation des flux d’énergie sur l’Autarkit car la production solaire est séparée de la consommation électrique des bâtiments.
Cependant, il n’est pas possible de raccorder un onduleur existant d’une puissance supérieure à 12 kVA via ce type de couplage. Des solutions sur mesure peuvent être envisagées dans ce cas. N’hésitez pas à nous contacter pour une offre personnalisée.

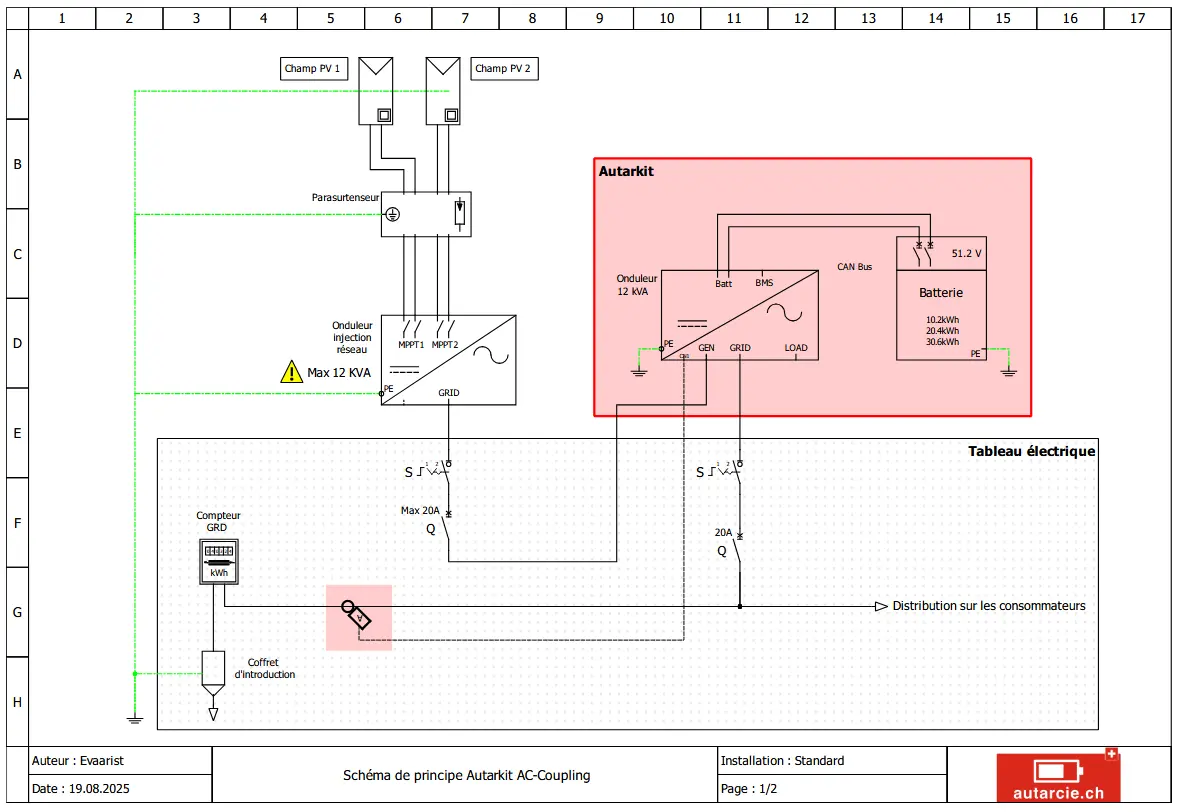

Schéma unifilaire AC-Coupling
Schéma de principe unifilaire
Schémas multifilaires AC-Coupling

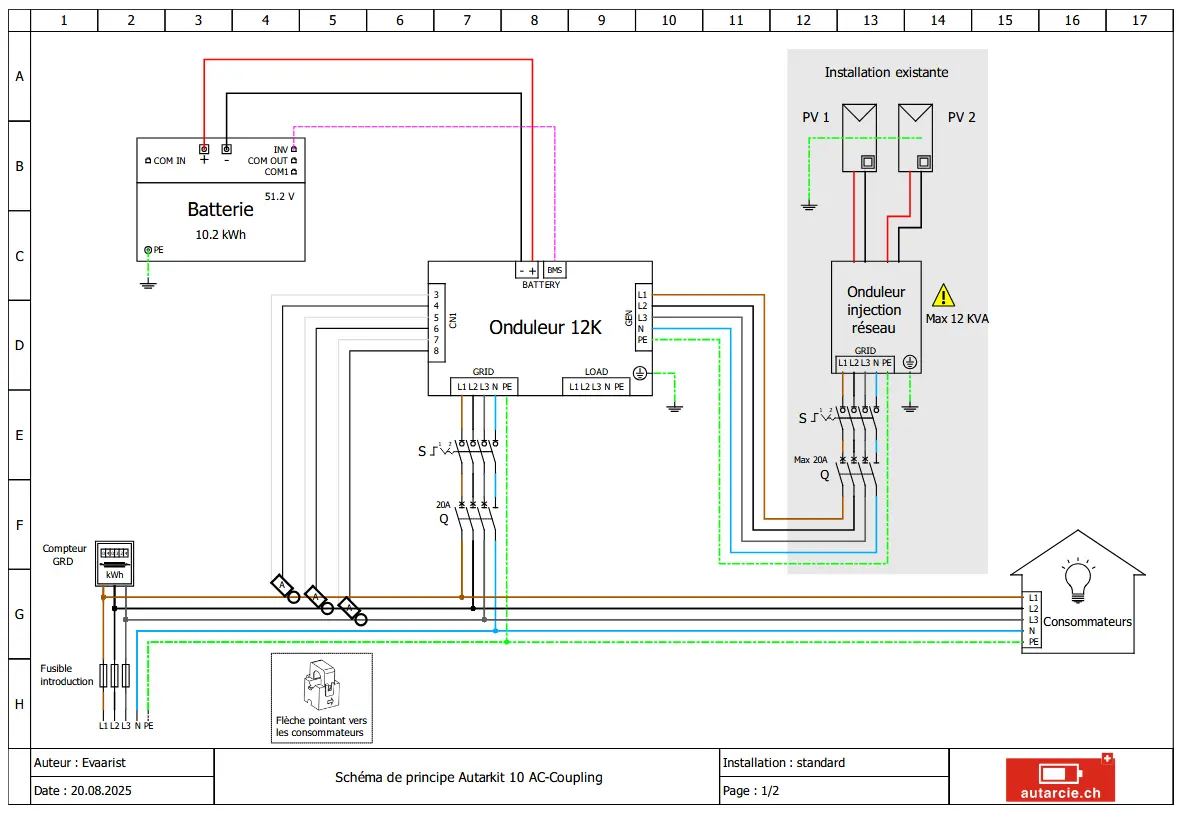

Autarkit 10 AC-Coupling

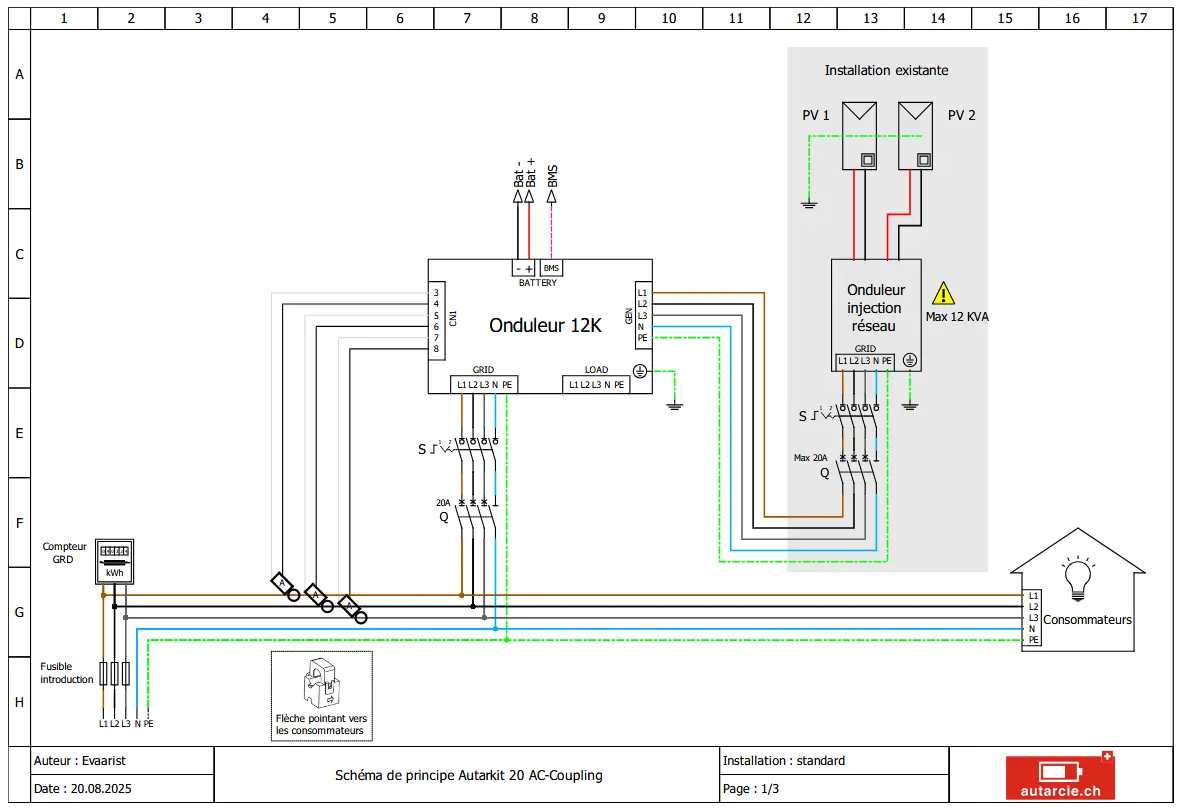

Autarkit 20 AC-Coupling
Autarkit 30 AC-Coupling
Schémas Autarkit +
Il existe deux branchements possibles pour l'Autarkit +.
Le branchement standard qui n’a pas de limite technique et peut être fait sur toute installation solaire existante.
La visualisation des flux d’énergie sur l’Autarkit + sera cependant sommaire car la production solaire sera mélangée à la consommation électrique du bâtiment.

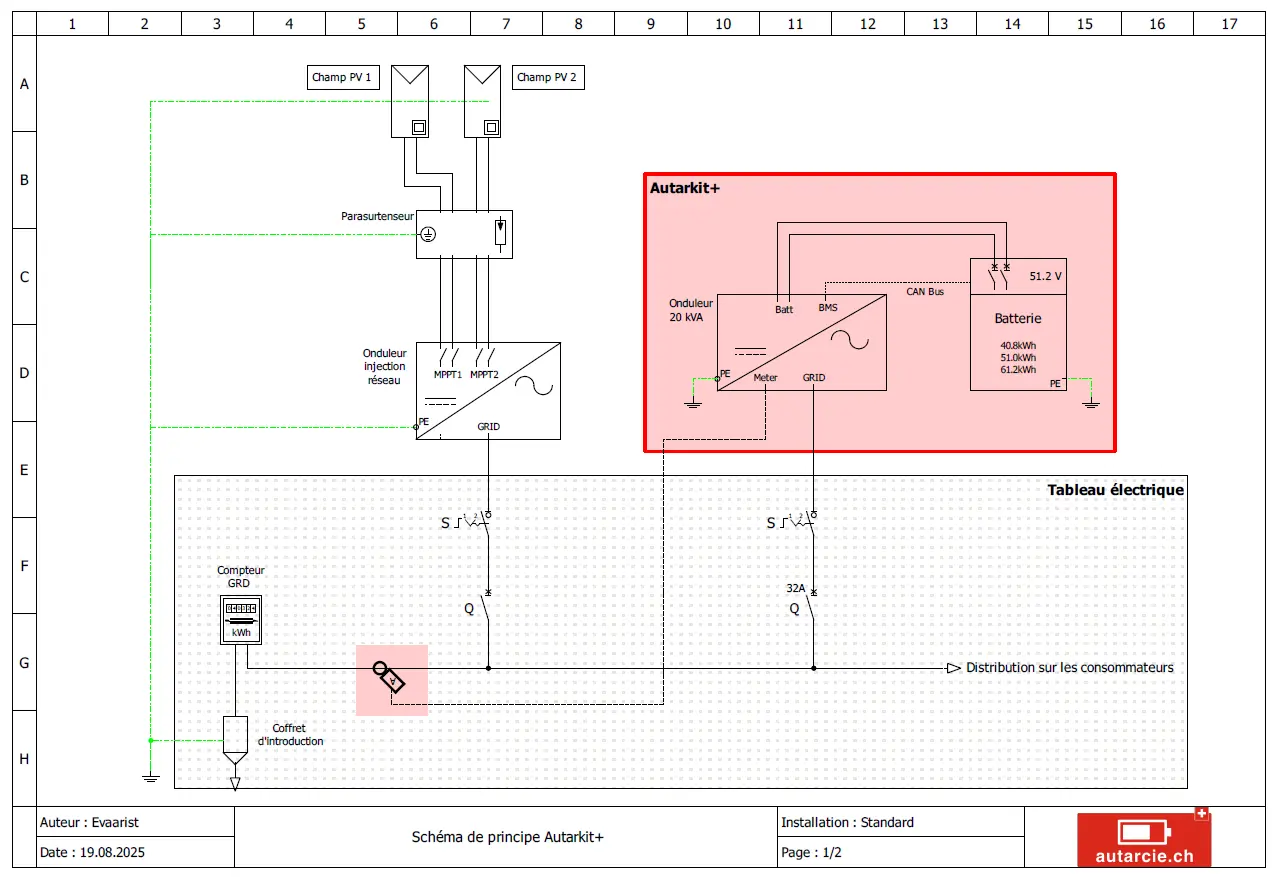

Schéma unifilaire standard
Schéma de principe unifilaire
Schémas multifilaires standard

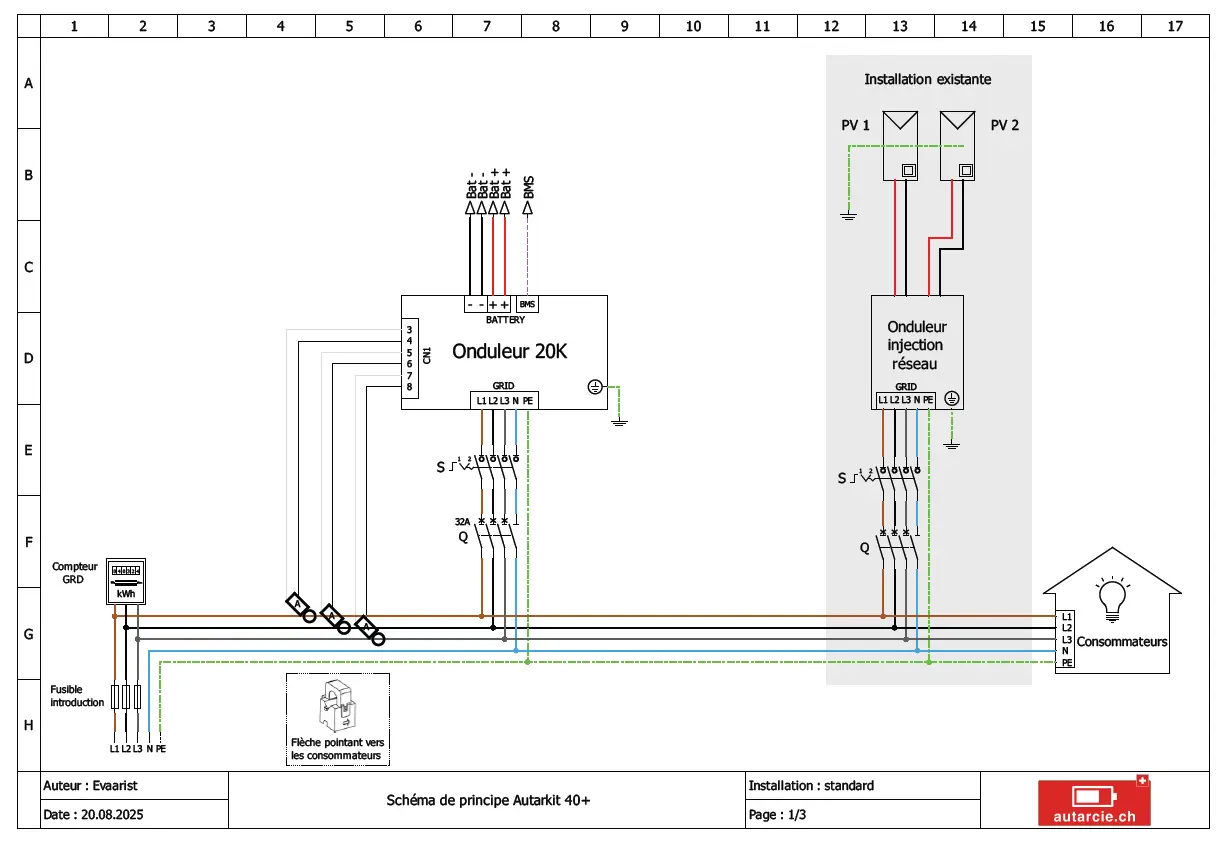

Autarkit 40+

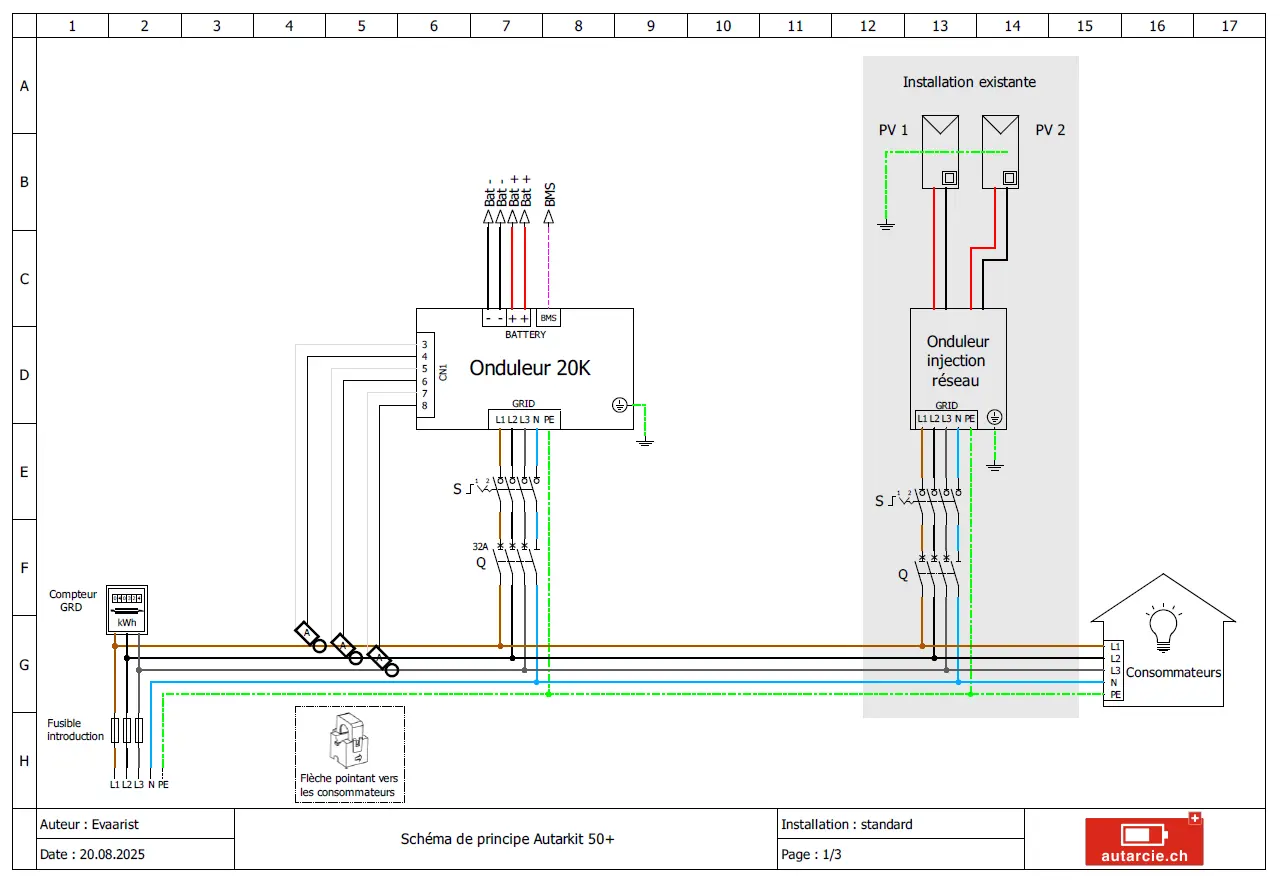

Autarkit 50+

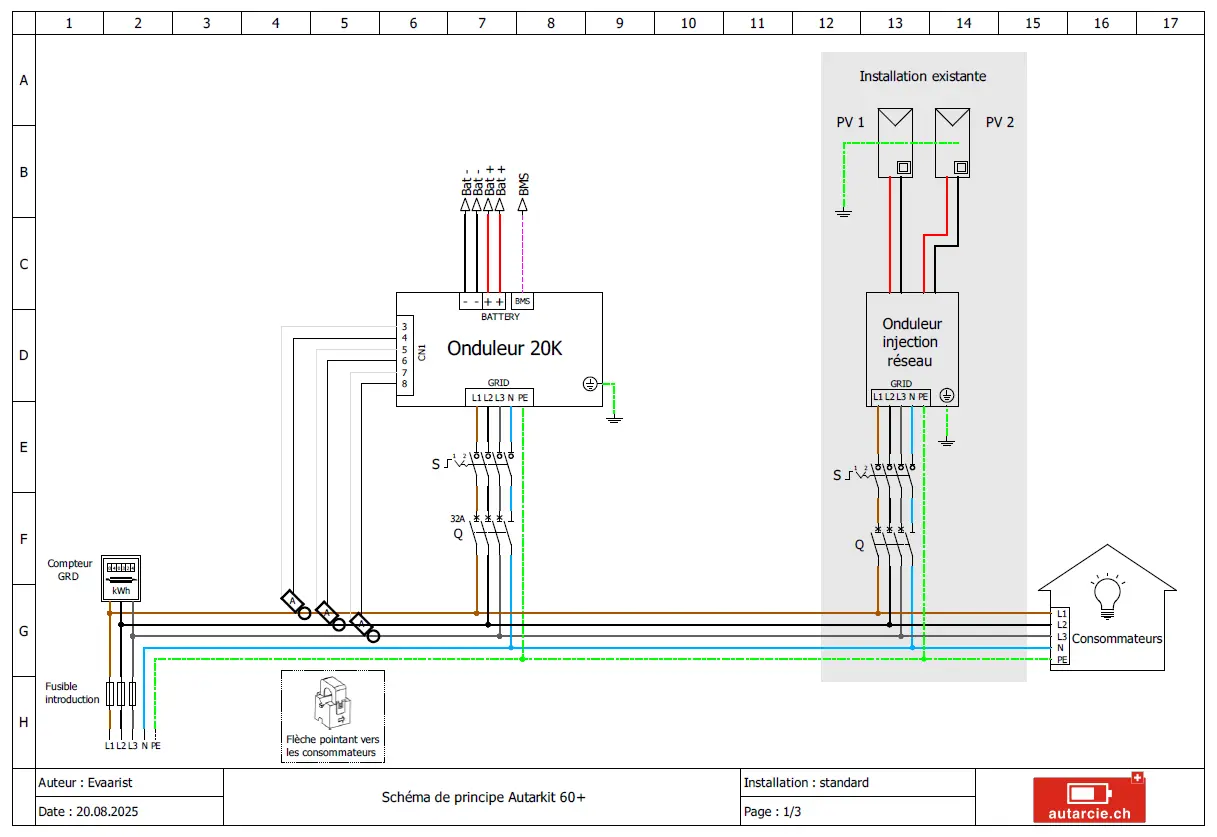

Autarkit 60+
Schémas Autarkit + AC-Coupling
Le branchement en AC-Coupling permet une meilleure visualisation des flux d’énergie sur l’Autarkit + car la production solaire est séparée de la consommation électrique des bâtiments.
Cependant, il n’est pas possible de raccorder un onduleur existant d’une puissance supérieure à 20 kVA via ce type de couplage. Des solutions sur mesure peuvent être envisagées dans ce cas. N’hésitez pas à nous contacter pour une offre personnalisée.
Schéma unifilaire AC-Coupling
Schéma de principe unifilaire
Schémas multifilaires AC-Coupling

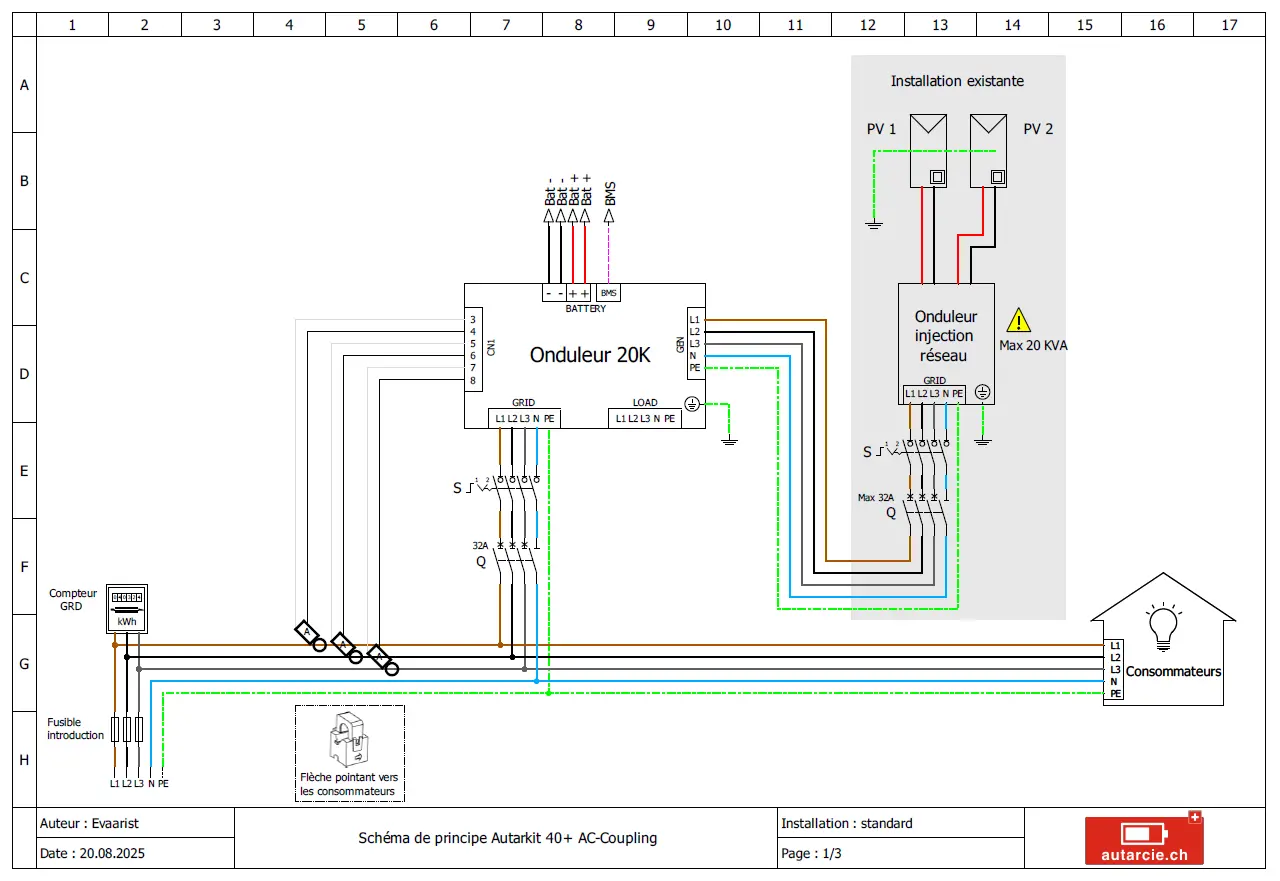

Autarkit 40+ AC-Coupling
Autarkit 50+ AC-Coupling
Autarkit 60+ AC-Coupling
Documents spécifiques aux électriciens
En téléchargeant le fichier ci-dessous (.zip), vous trouverez les informations suivantes :
- Une liste détaillant les travaux à effectuer par votre électricien pour obtenir un devis.
- Tous les schémas de principe
- Les documentations fournisseurs pour Autarkit ou Autarkit+ (en anglais)
- Le guide d'installation pour Autarkit ou Autarkit+
- La demande de raccordement technique (DRT) préremplie pour tous les produits
Il vous suffit d'envoyer ce dossier à l'électricien de votre choix pour un devis de raccordement avec quelques photos de votre local technique. Une visite sur place n'est pas forcément nécessaire, les détails de l'offre peuvent en principe se régler par téléphone.
Cliquez sur l'icône pour télécharger le fichier (35 Mo)
Visualisation des flux d'énergies
La visualisation des flux d'énergie se fait avec l'application SOLARMAN Smart. Une connexion Wi-Fi est nécessaire pour connecter l'onduleur à internet.
Flux d'énergie en direct (AC-Coupling)
Historique des énergies
