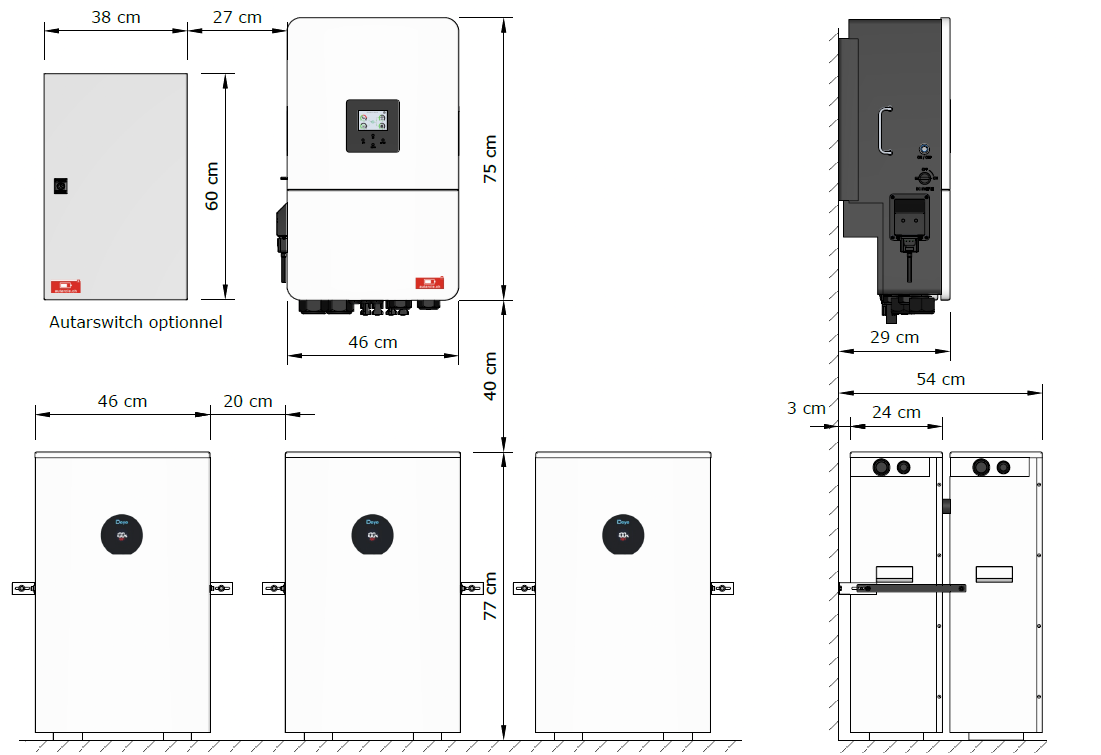

Dimensions

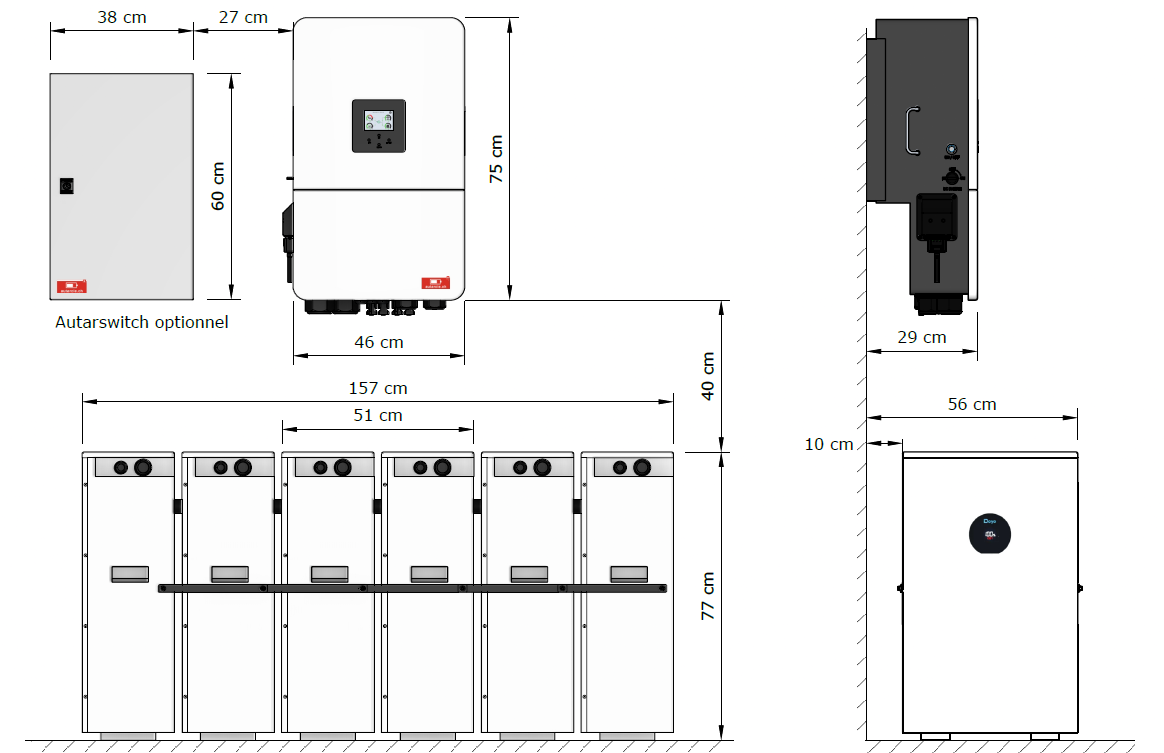

Une application typique d'un Autarkit 72+ avec les contraintes de chaque élément et les distances conseillées entre les éléments pour assurer une ventilation optimale.
Installation autoportante
Pour les Autarkit+, il est conseillé d'utiliser les kits de liaison mécanique Autarfix (à commander séparément).
2 batteries liées avec 1 kit Autarfix
Voici une application typique d'un Autarkit 72+ avec 5 Autarfix :
Guides et manuels

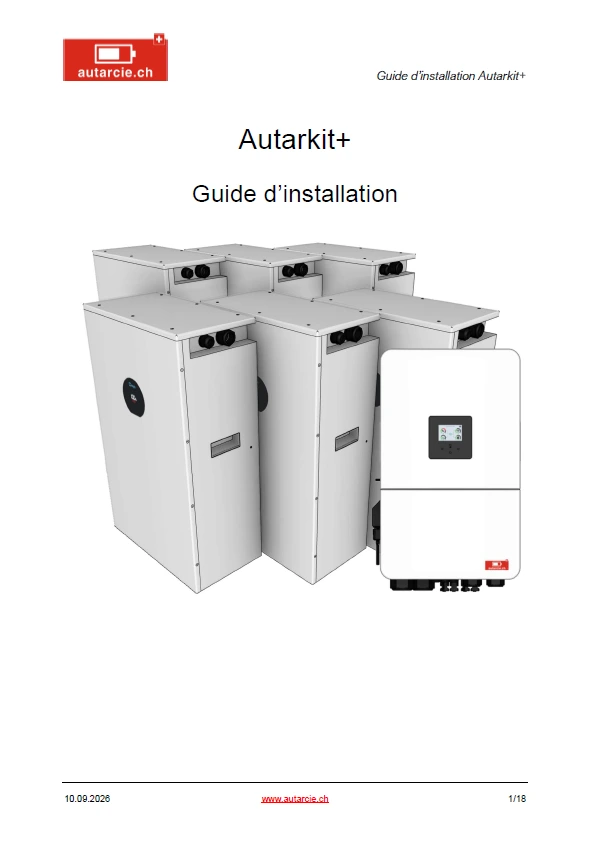

Autarkit+ - Guide d'installation
Tout savoir sur l'installation et la mise en service de votre Autarkit+.
Batteries - Documentation technique et manuel d'utilisation (en)
L'ensemble des informations concernant les batteries 12kWh de l'Autarkit
Onduleur hybride - Documentation technique et manuel d'utilisation (en)
L'ensemble des informations concernant l'onduleur hybride 12 kW de l'Autarkit
Schémas Autarkit+
Deux types de raccordement sont possibles pour l’Autarkit+ lorsque l’option Backup n’est pas souhaitée.
Pour maintenir l’alimentation du bâtiment en cas de coupure du réseau électrique, découvrez l’Autarswitch, notre solution de basculement automatique vers l’alimentation de secours, sur cette page.
Schémas Autarkit+ AC-Coupling
Le branchement en AC-Coupling permet une meilleure visualisation des flux d’énergie sur l’Autarkit+ car la production solaire est séparée de la consommation électrique des bâtiments.
Cependant, il n’est pas possible de raccorder un onduleur existant d’une puissance supérieure à 12 kVA via ce type de couplage. Des solutions sur mesure peuvent être envisagées dans ce cas. N’hésitez pas à nous contacter pour une offre personnalisée.

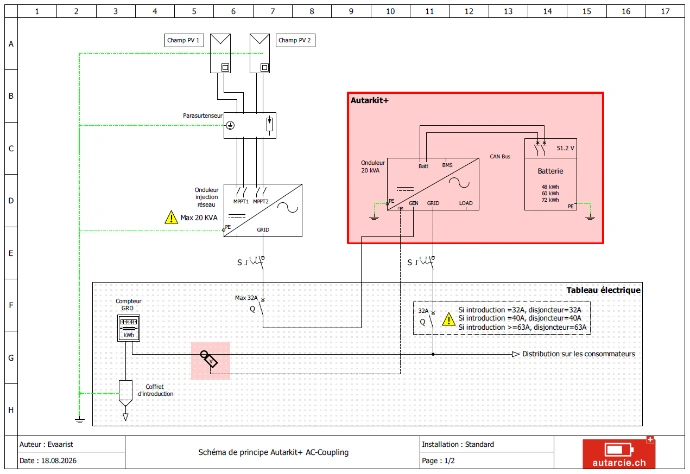

Schéma unifilaire AC-Coupling
Schéma de principe unifilaire
Schémas multifilaires AC-Coupling

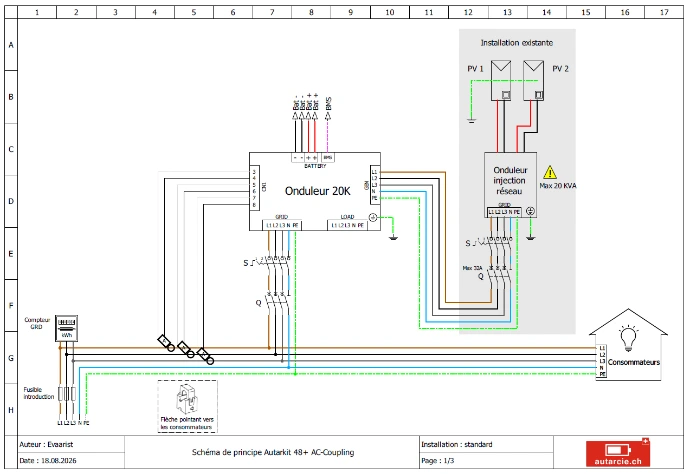

Autarkit 48+ AC-Coupling

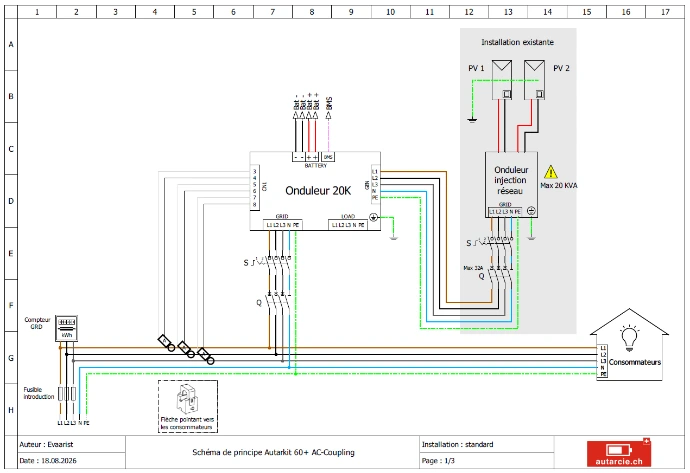

Autarkit 60+ AC-Coupling

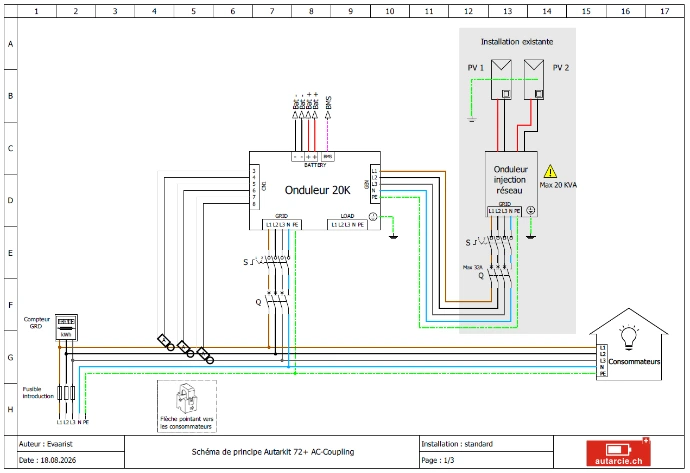

Autarkit 72+ AC-Coupling
Autarkit 12 AC-Coupling
Autarkit 24 AC-Coupling
Schémas Autarkit raccordement en parallèle
Le raccordement en parallèle a l’avantage d’être compatible avec n’importe quelle puissance d’onduleur, par contre la visualisation est moins précise car la production solaire et la consommation d’énergie ne sont pas affichées séparément.
Schéma unifilaire parallèle
Schéma de principe unifilaire
Schémas multifilaires parallèle
Autarkit 48+ AC-Coupling
Autarkit 60+ AC-Coupling
Autarkit 72+ AC-Coupling
Documents spécifiques aux électriciens
En téléchargeant le fichier ci-dessous (.zip), vous trouverez les informations suivantes :
- Une liste détaillant les travaux à effectuer par votre électricien pour obtenir un devis.
- Tous les schémas de principe
- Tous les implantations
- Les documentations fournisseurs pour Autarkit ou Autarkit+ (en anglais)
- Le guide d'installation pour Autarkit ou Autarkit+
Il vous suffit d'envoyer ce dossier à l'électricien de votre choix pour un devis de raccordement avec quelques photos de votre local technique. Une visite sur place peut s'avérer nécessaire afin que l'électricien puisse chiffrer au mieux le travail.
