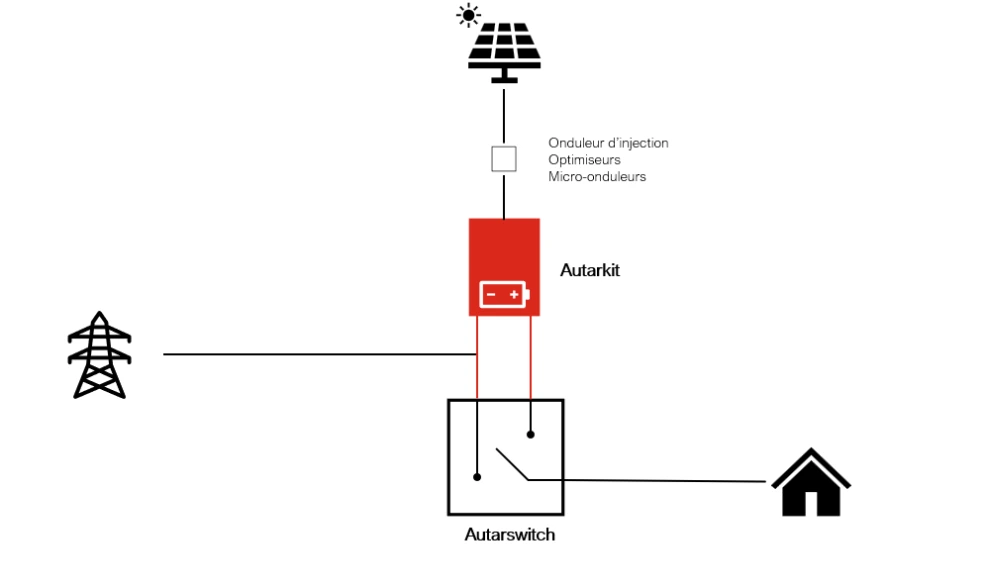

Principe de fonctionnement
L’option de raccordement Backup permet à votre installation solaire existante de continuer à fonctionner même en cas de coupure de courant. Les consommateurs sont alors alimentés par les batteries et/ou directement par l’énergie solaire produite.
Un Autarswitch, dimensionné en fonction de l’introduction électrique du bâtiment, doit être installé en complément de l’Autarkit ou Autarkit+. Les Autarswitch sont disponibles à la commande ici.

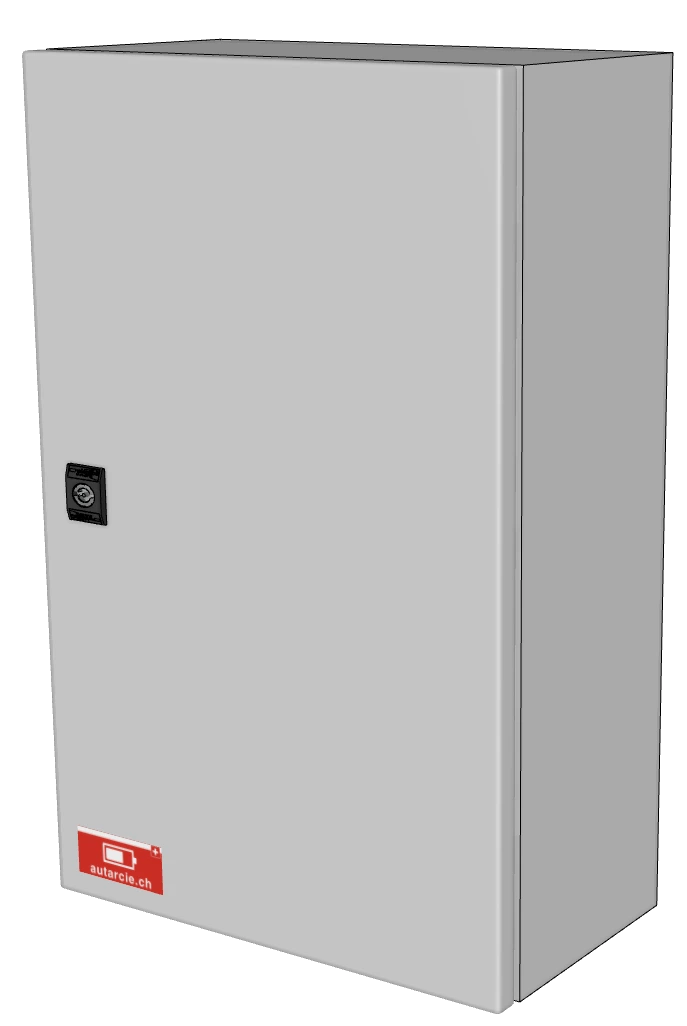

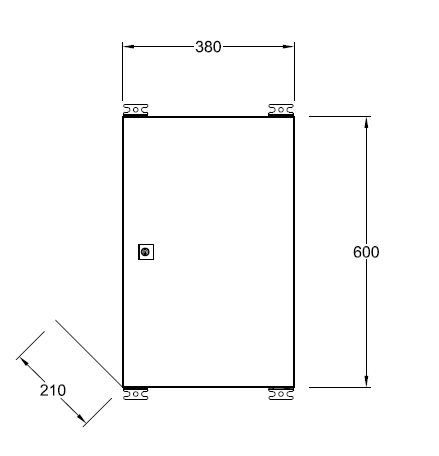

Dimensions
Schémas de raccordement
L’Autarkit Backup présente certaines limites techniques dont il faut tenir compte lors du dimensionnement. L’onduleur photovoltaïque existant est raccordé en AC-Coupling, afin qu’il puisse continuer à produire de l’énergie même en cas de coupure de courant.
L’Autarswitch doit être choisi avec soin en fonction de l’introduction électrique du bâtiment. Son principal avantage est d’intégrer directement les protections électriques nécessaires, ce qui simplifie grandement le raccordement de l’installation.
Vous trouverez ci-dessous quelques exemples de raccordement pour l'Autarkit et l'Autarkit+. N’hésitez pas à nous contacter pour déterminer la solution la mieux adaptée à votre installation.
Schéma unifilaire Autarkit avec Backup
Voici 3 exemples de raccordement selon les différentes introductions électriques du bâtiments

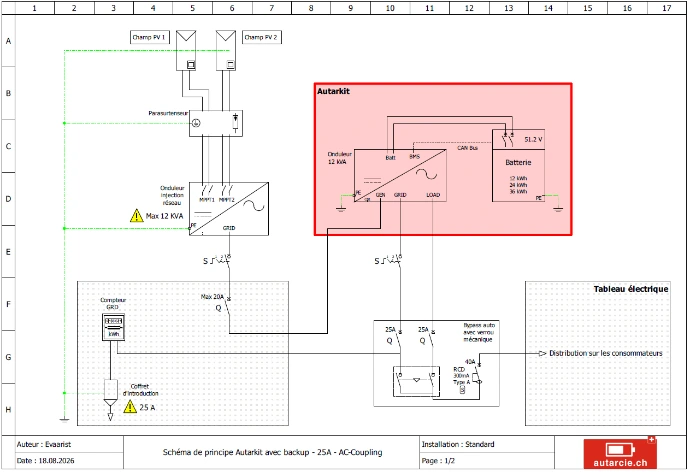

Schéma unifilaire Autarkit avec Backup 25A

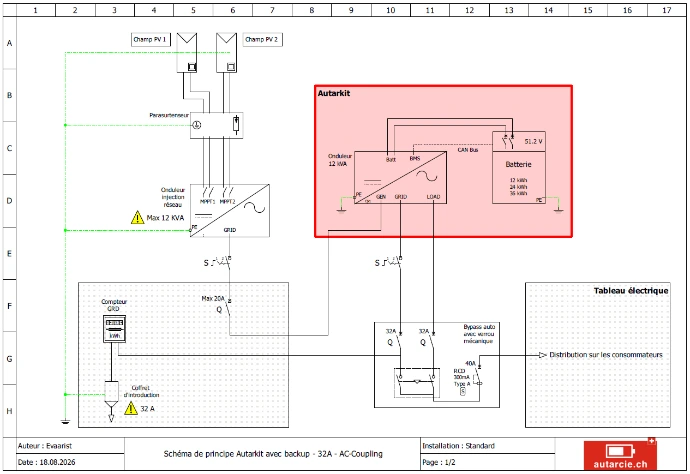

Schéma unifilaire Autarkit avec Backup 32A

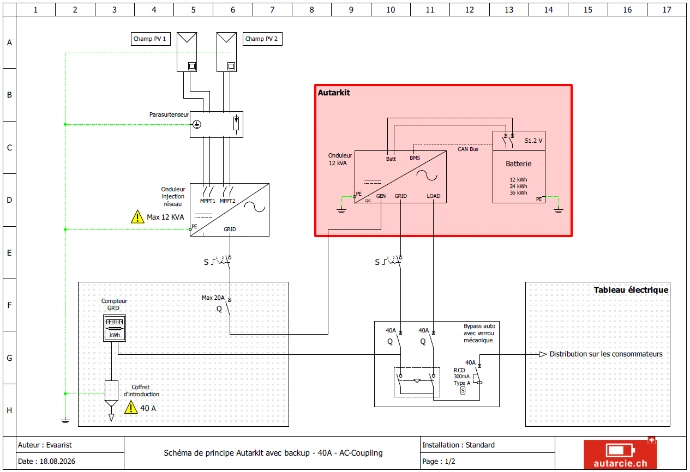

Schéma unifilaire Autarkit avec Backup 40A

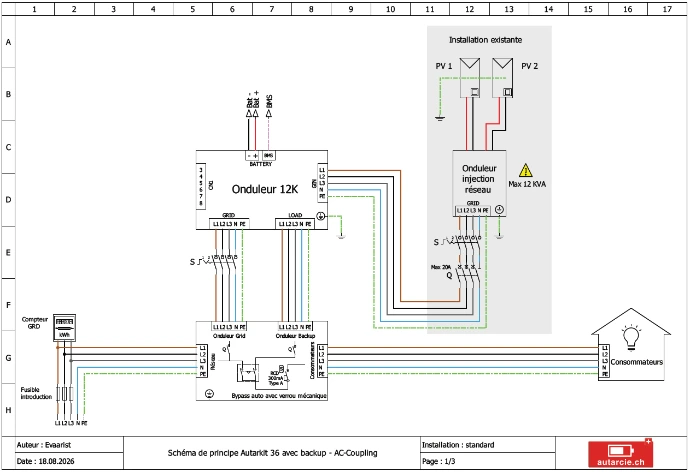

Schéma multifilaire Autarkit avec Backup
Voici un exemple de raccordement en multifilaire pour l'Autarkit 36 et un boitier Autarswitch
Schéma unifilaire Autarkit+ avec Backup
Voici 3 exemples de raccordement selon les différentes introductions électriques du bâtiments

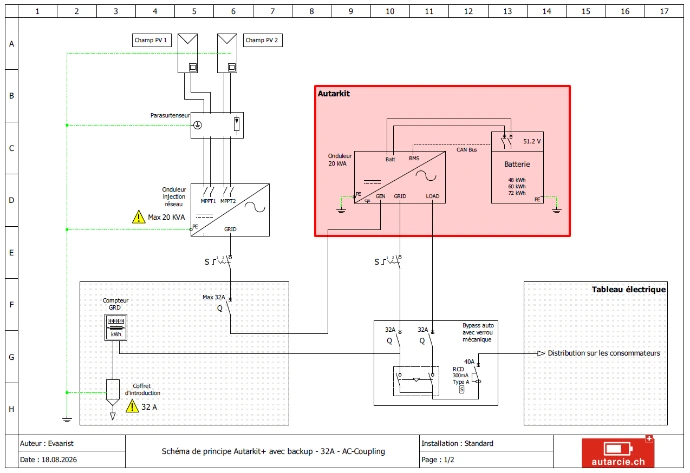

Schéma unifilaire Autarkit+ avec Backup 32A

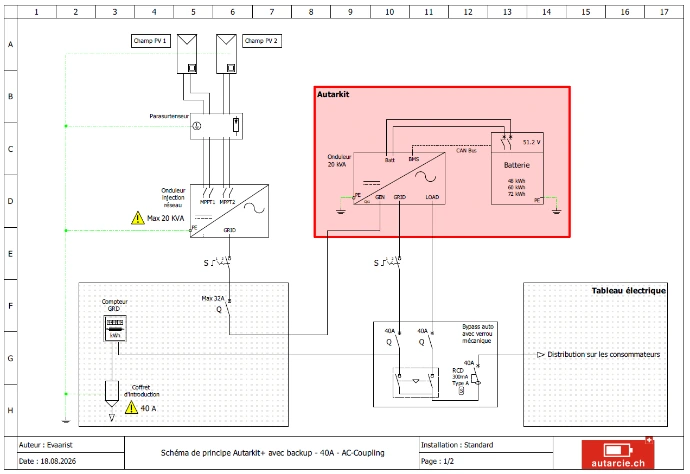

Schéma unifilaire Autarkit+ avec Backup 40A

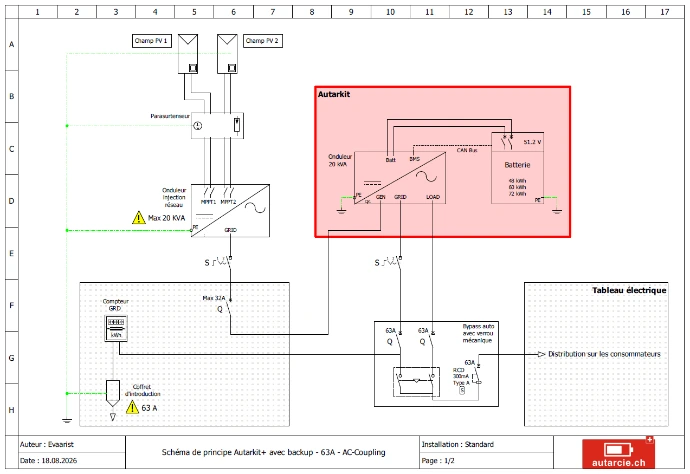

Schéma unifilaire Autarkit+ avec Backup 63A

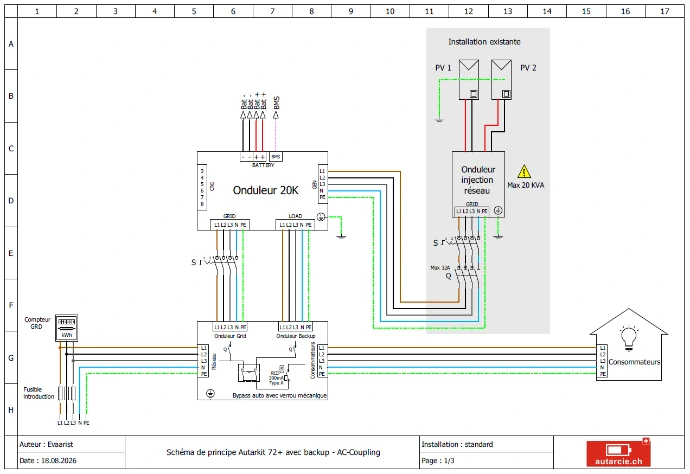

Schéma multifilaire Autarkit+ avec Backup
Voici un exemple de raccordement en multifilaire pour l'Autarkit 72+ et un boitier Autarswitch
