Principe de fonctionnement
Le principe des kits de batteries universels est très simple. Nous ajoutons à votre installation existante (image 1) un Autarkit connecté en parallèle (image 2). De cette manière, n'importe quel type d'installation solaire est compatible, qu'il s'agisse d'un onduleur d'injection standard avec ou sans optimiseur ou de mirco-onduleurs. L'Autarkit va toujours travailler en parallèle et stocker le surplus d'énergie en journée pour le redonner le soir.
Image 1. Installation standard sans stockage
Image 2. Installation équipée d'un Autarkit (avec stockage)
Dimensions et plans de contraintes
Installation standard
Le schéma ci-dessous présente une application typique d'un Autarkit 30 avec les contraintes de chaque éléments et les distances conseillées entre les éléments pour assurer une ventilation optimale.
Installation avec Autarsocle
En cas de place limitée sur le mur il est possible de poser les batteries sur un Autarsocle 20

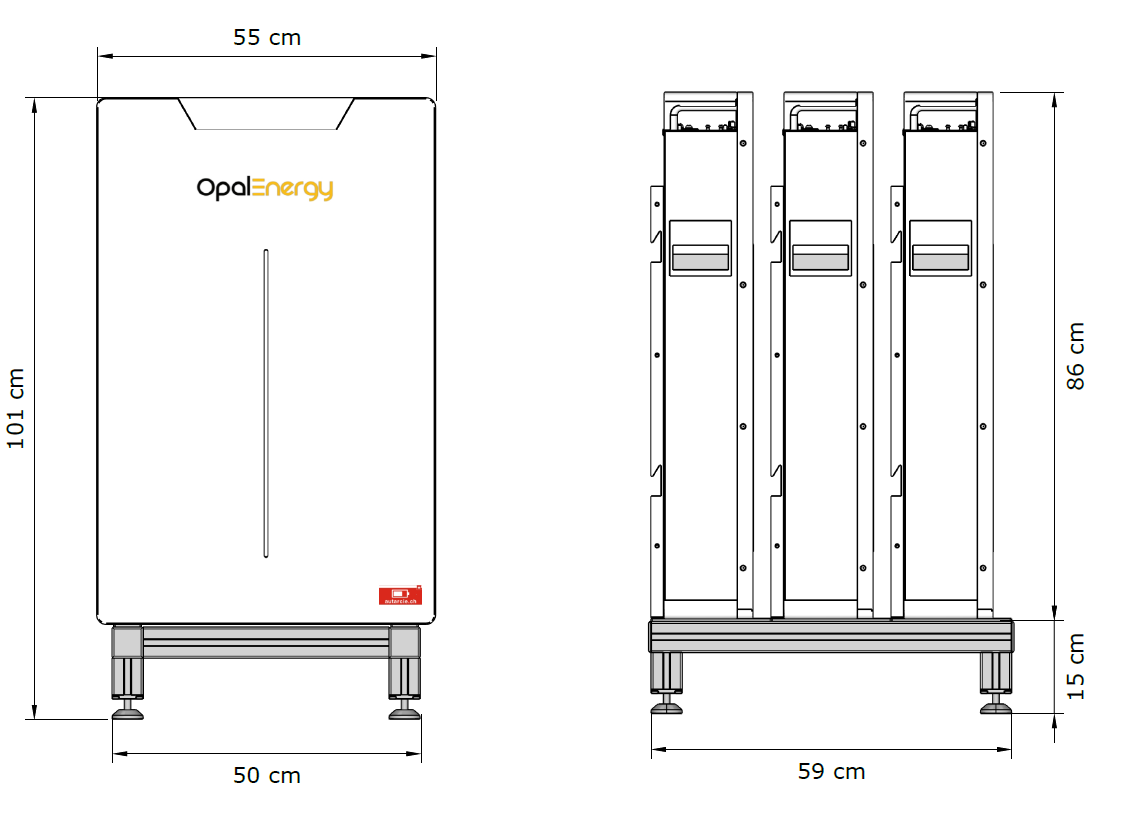

ou sur un Autarsocle 30
Guides et Manuels

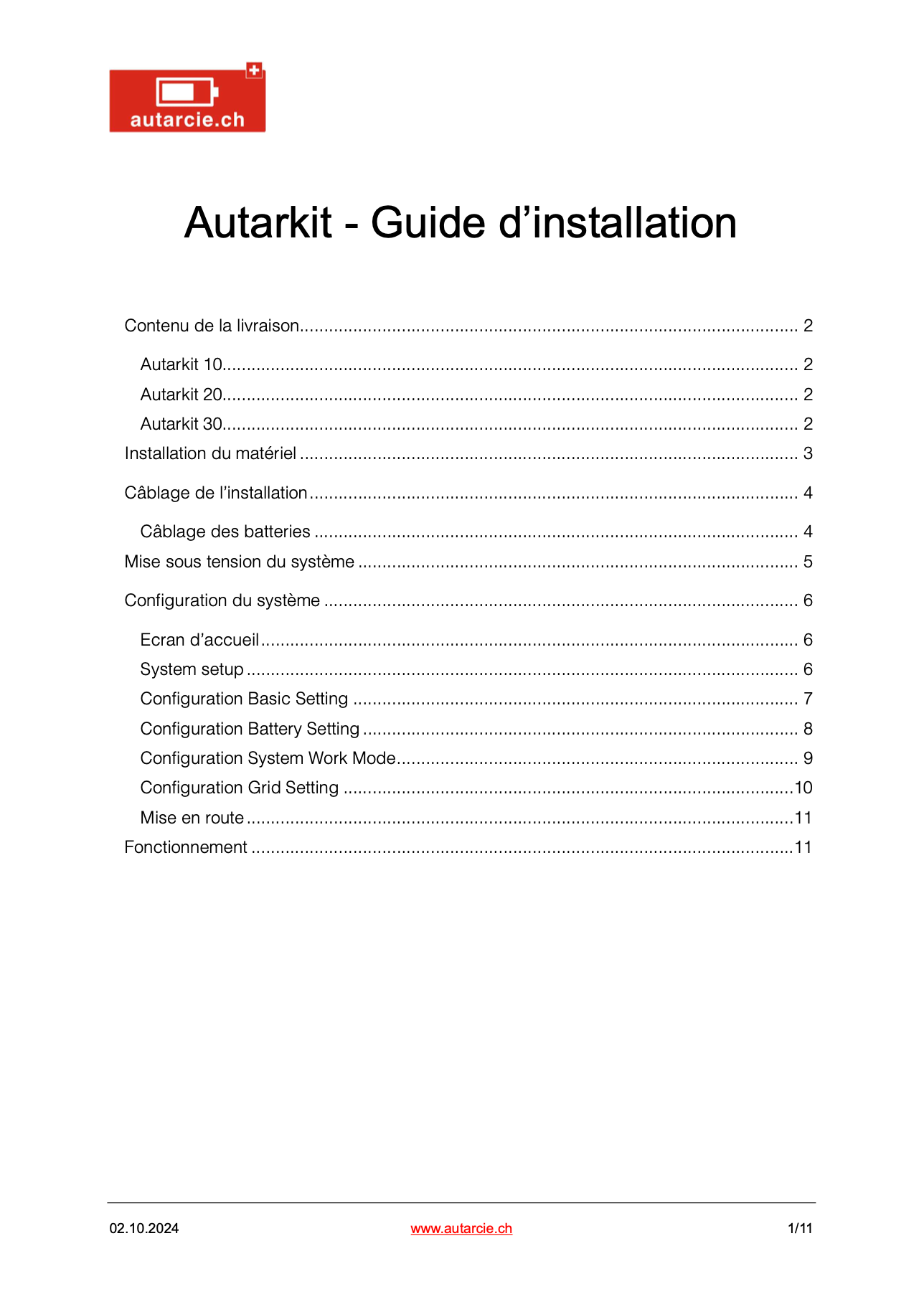

Autarkit - Guide d'installation
Tout savoir sur l'installation et la mise en service de votre Autarkit.

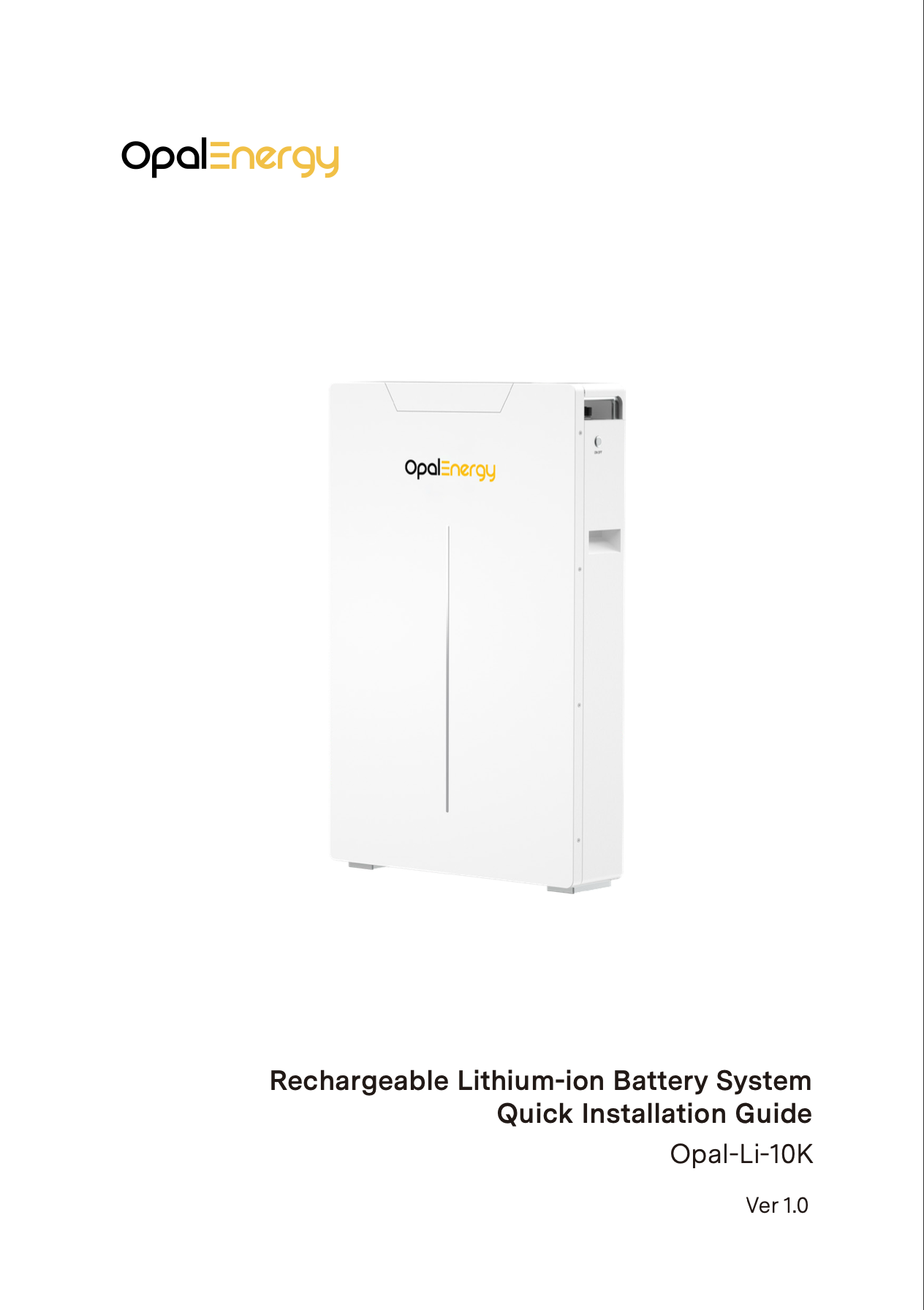

Batterie - Manuel d'installation rapide (en)
Toutes les informations techniques sur les batteries 10 kWh.
Onduleur hybride - Manuel utilisateur (en)
L'ensemble des informations concernant l'onduleur hybride 12 kW.
Schémas Autarkit
Il existe deux branchements possibles pour l'Autarkit.
Le branchement standard qui n’a pas de limite technique et peut être fait sur toute installation solaire existante.
La visualisation des flux d’énergie sur l’Autarkit sera par contre sommaire car la production solaire sera mélangée à la consommation électrique du bâtiment.

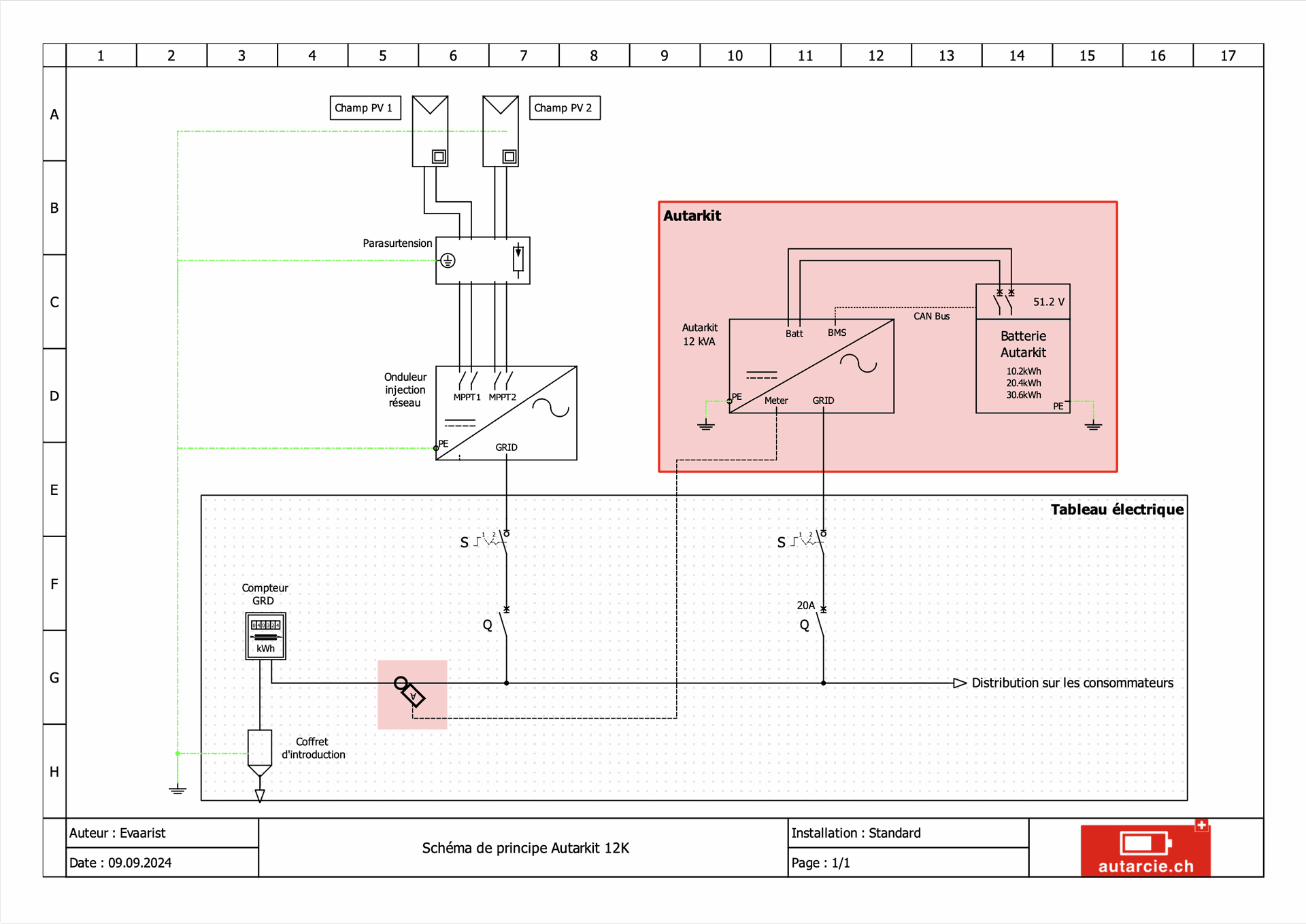

Schéma unifilaire standard
Schéma de principe unifilaire.

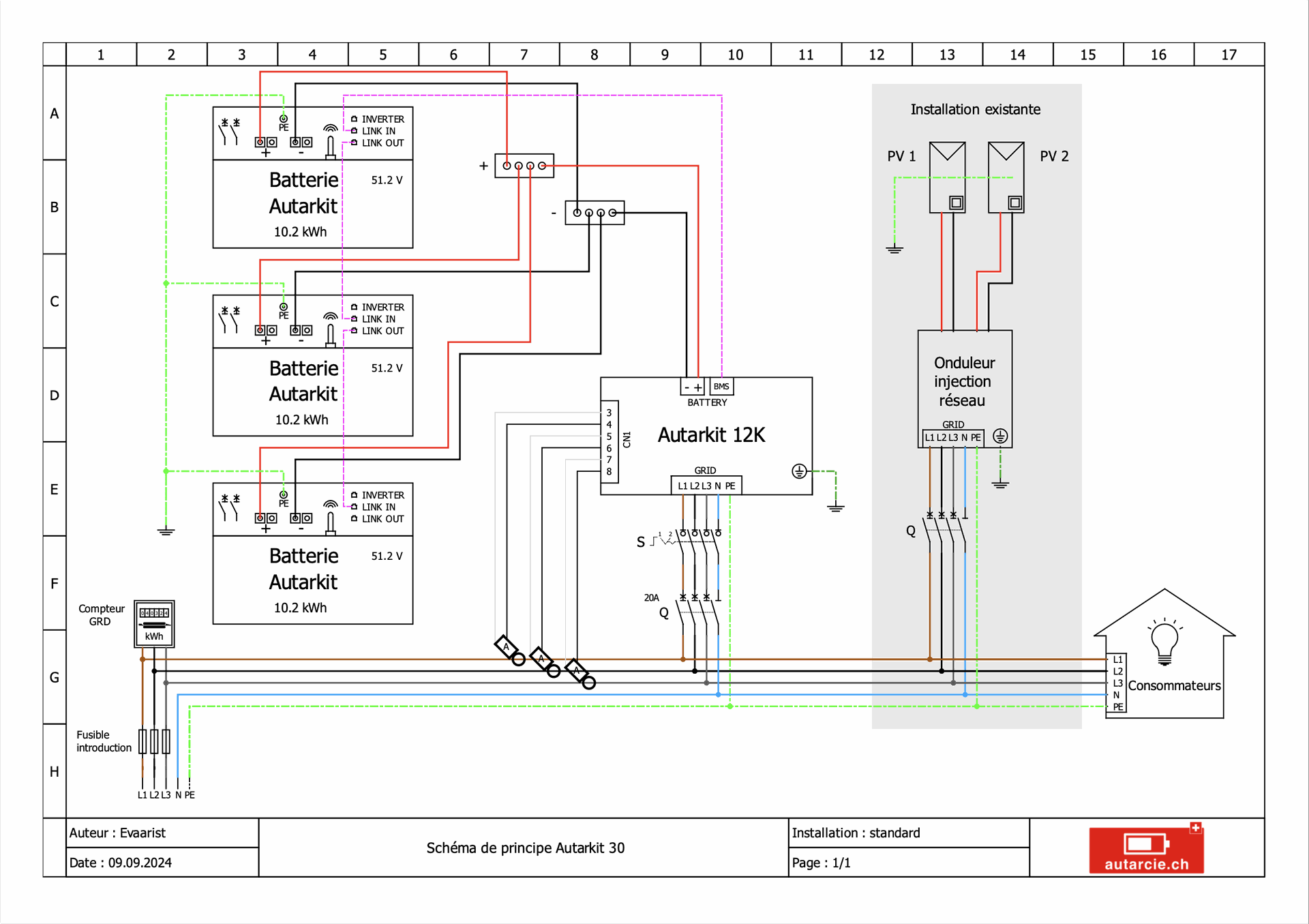

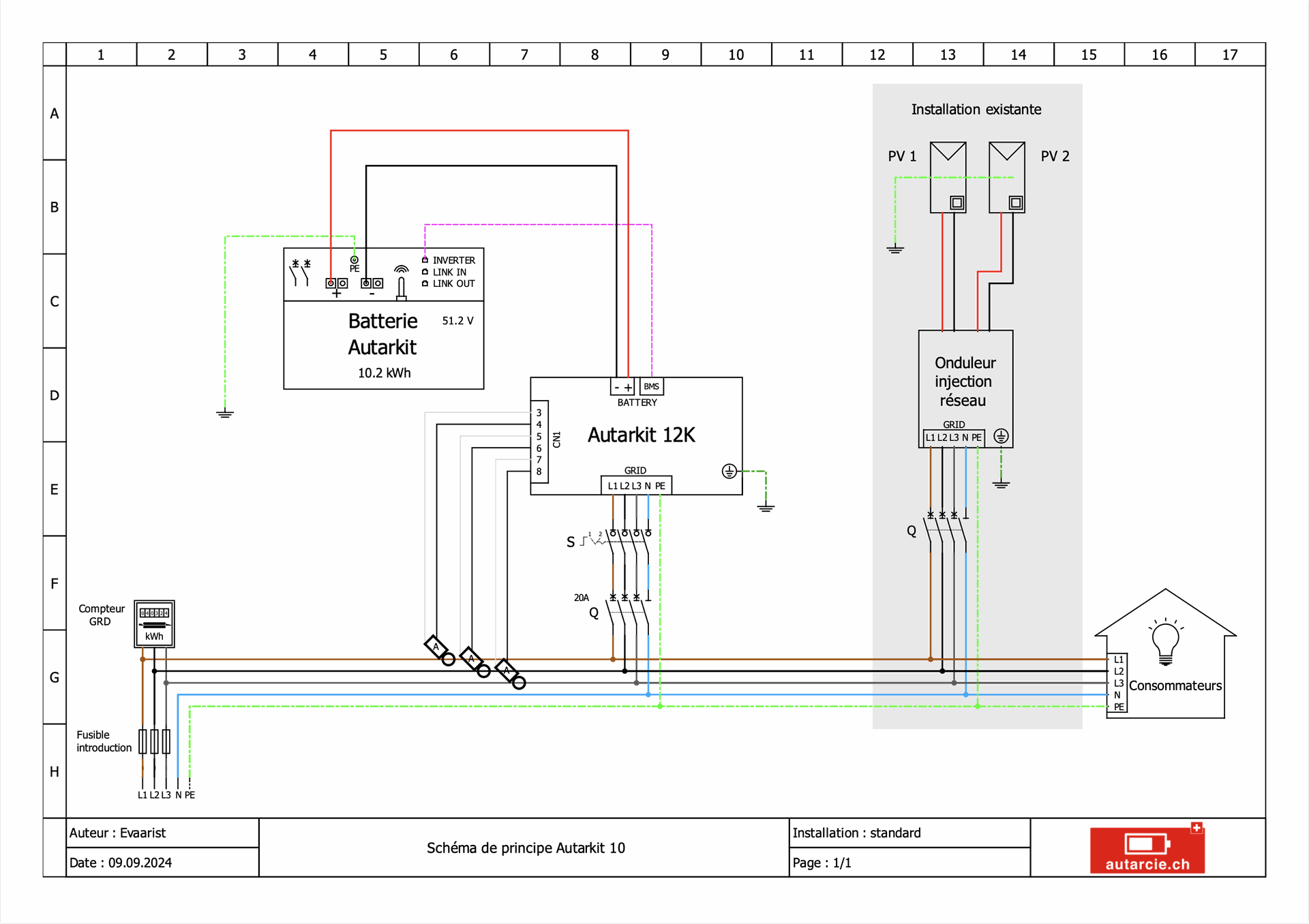

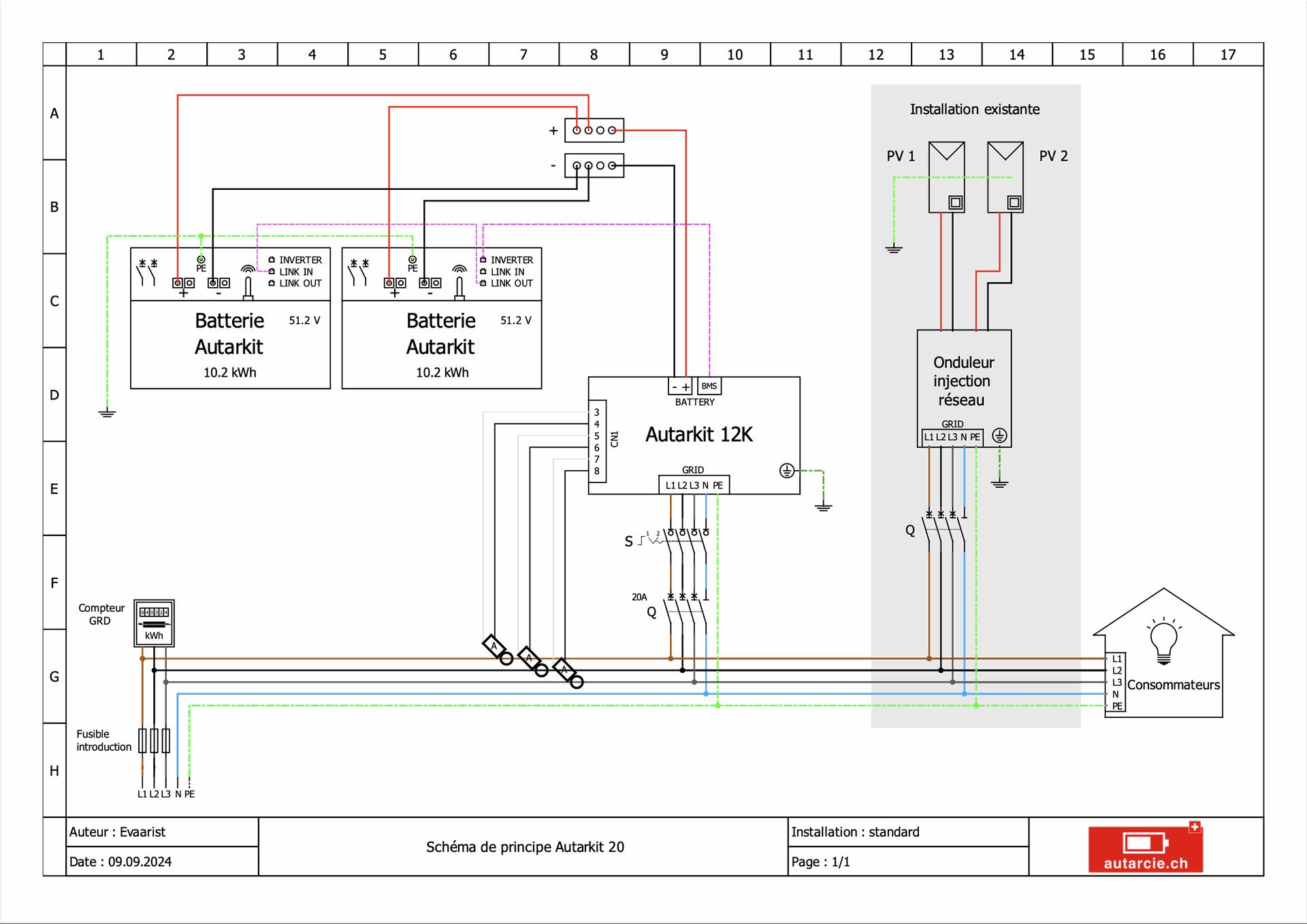

Schémas multifilaires standard
Autarkit 10
Autarkit 20
Autarkit 30
Schémas Autarkit AC-Couling
Le branchement en AC-Coupling permet une meilleure visualisation des flux d’énergie sur l’Autarkit car la production solaire est séparée de la consommation électrique des bâtiments.
Cependant, il n’est pas possible de raccorder un onduleur existant d’une puissance supérieure à 12 kVA via ce type de couplage. Des solutions sur mesure peuvent être envisagées dans ce cas. N’hésitez pas à nous contacter pour une offre personnalisée.

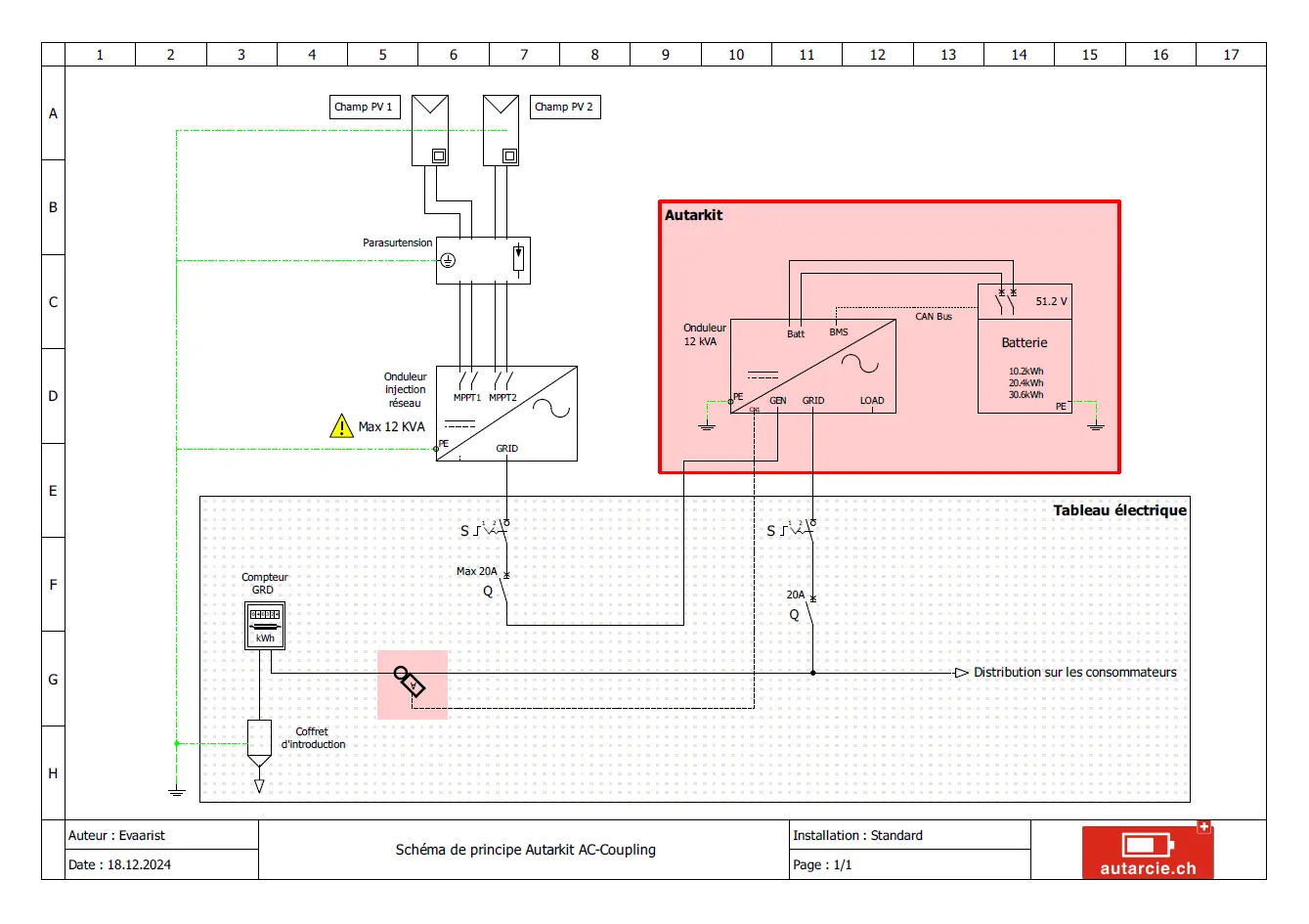

Schéma unifilaire AC Coupling
Schéma de principe unifilaire.

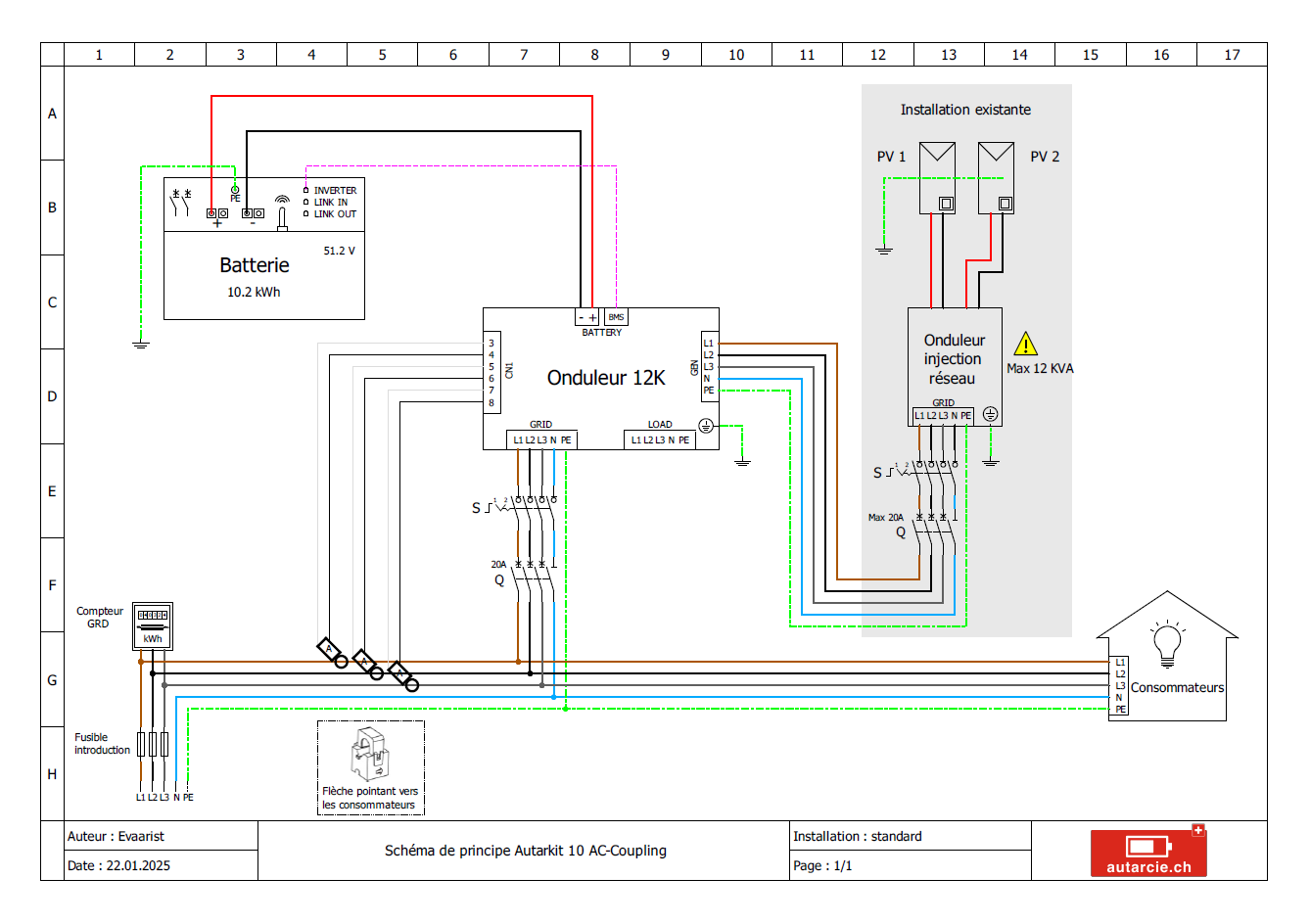

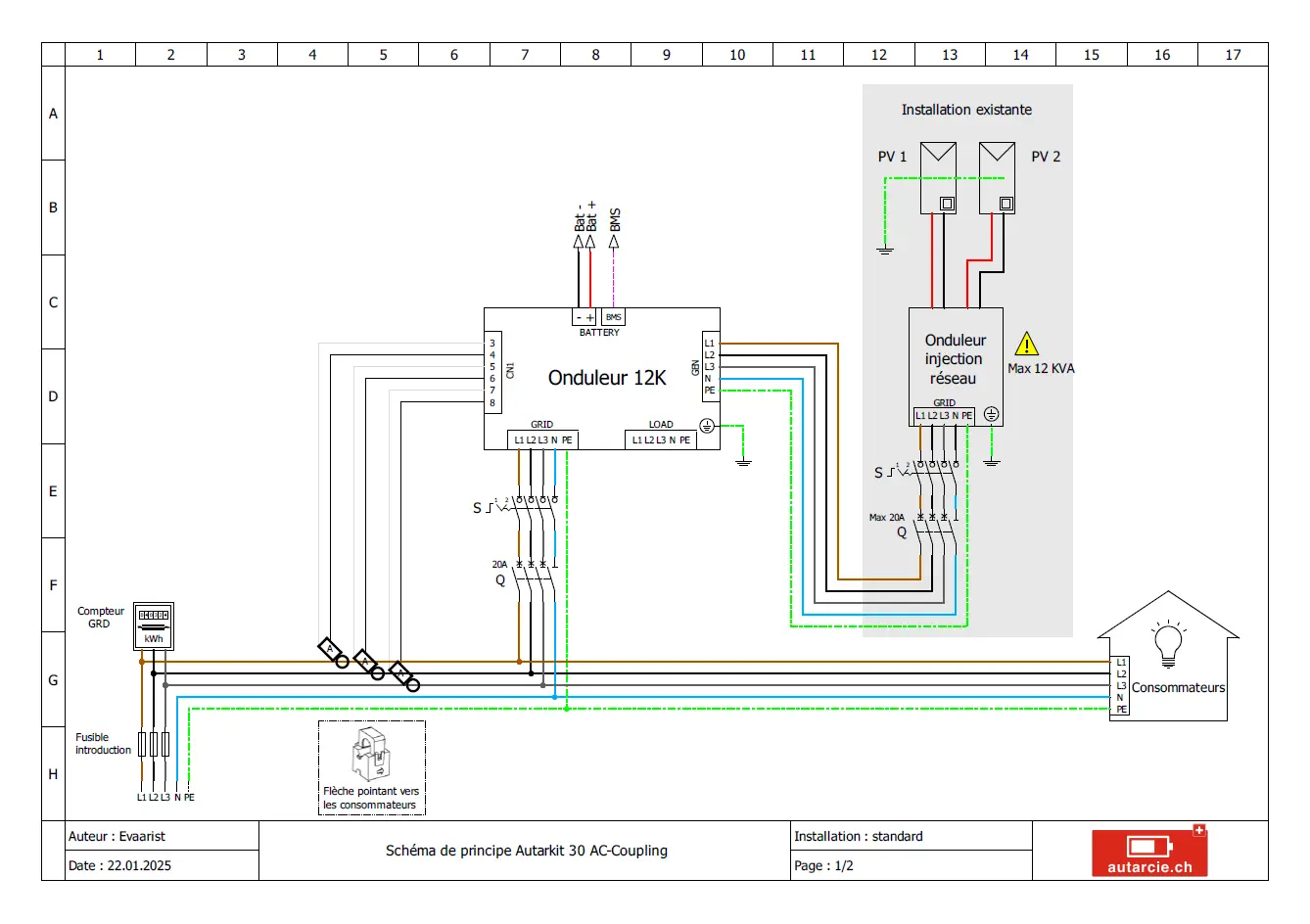

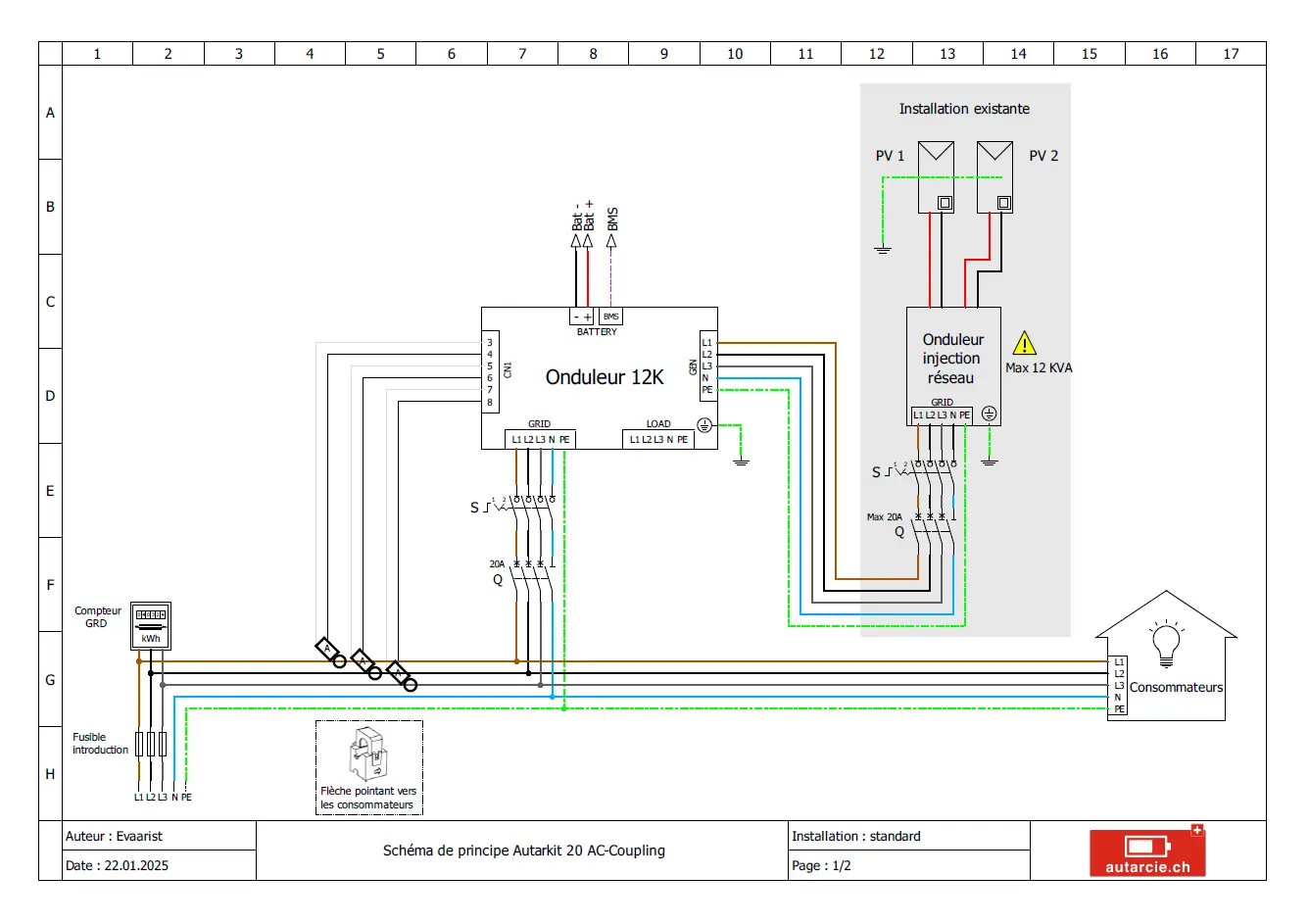

Schémas multifilaires AC Coupling
Autarkit 10
Autarkit 20
Autarkit 30
Documents spécifiques aux électriciens
En téléchargeant ce fichier (.zip), vous trouverez les informations suivantes :
- Une liste détaillant la demande à effectuer à votre électricien pour obtenir un devis.
- Une DRT (déclarations d'installation technique) pré-remplie
- Le guide d'installation pour Autarkit
- Le manuel d'installation rapide des batteries (en anglais)
- Le guide utilisateur de l'onduleur hybride (en anglais)
Il vous suffit d'envoyer ce dossier à l'électricien de votre choix pour un devis de raccordement avec quelques photos de votre local technique. Une visite sur place n'est pas forcément nécessaire, les détails de l'offre peuvent en principe se régler par téléphone.
Cliquez sur l'icône pour télécharger le fichier (11,4 Mo)
Visualisation des flux d'énergies
La visualisation de ses flux d'énergie se fait avec l'application SOLARMAN Smart. Un connexion Wifi est nécessaire pour connecter l'onduleur à internet.

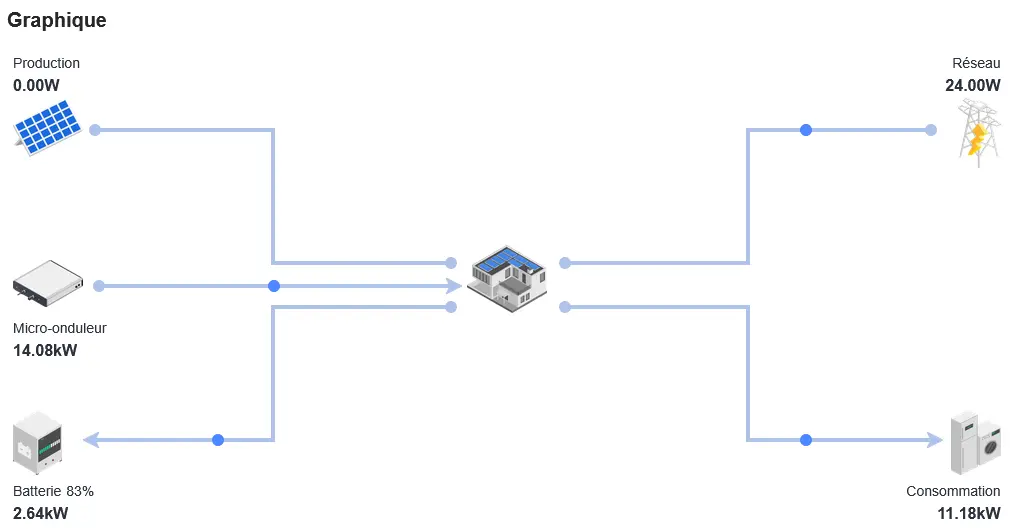

Flux d'énergie en direct (AC-Coupling)

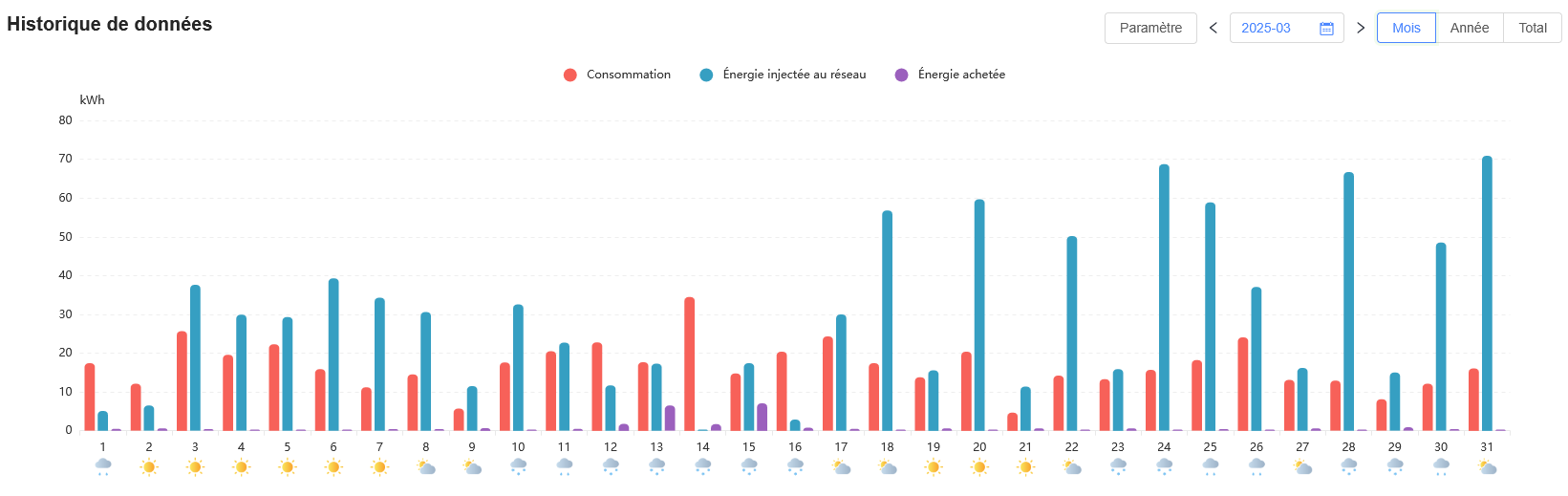

Historique des énergies
